Bauwheel BL-200 Zugprüfmaschine Elektronische Zugprüfmaschine Material Elektronische Zugprüfmaschine Hersteller

Zugmaschine Einführung

Hauptzweck und Anwendungsbereich

Dieses Messsystem wurde speziell für Zugmaschinen, Druckmaschinen und elektronische Universal Material Testmaschinen entwickelt. Geeignet für die Messung der mechanischen Eigenschaften und der entsprechenden physikalischen Parameter verschiedener Materialien unter Dehnung, Kompression, Biegung, Schneiden, Reißen, Entfernen, Piercing usw.

II. Hauptfunktionen

Das Kerngerät dieses Mess- und Steuersystems verwendet die neueste importierte Ultrahochpräzision 24-Bit-AD mit einer Probenabgabegeschwindigkeit von 400Die Auflösung ist 300.000 Dez/Sekunde.6-Punkte-Kalibriertechnologie zur weiteren Verbesserung der Genauigkeit, um die Genauigkeit der Krafterfassung zu erreichenStandards auf nationaler Ebene. Verschiebungen ohne Fehler positiv negativ zählen. 7-Zoll-TFT-Farbtouchbildschirm, direkte Eingabe von Testparametern, chinesisch-englische Bedienoberfläche-Schichttipp, der Benutzer kann ohne Bedienungshandbuch einfach bedienen werden. Außerdem kann über die RJ45-Netzwerkschnittstelle mit dem PC kommuniziert werden, mit der dedizierten TM2100Pro Professional Deluxe-Version-Messsoftware, Echtzeit-Anzeige von Kraft-Verschiebung, Kraft-Zeit, Verschiebung-Zeit, Spannung-Spannung und anderen Kurven, die automatische Berechnung der größten Kraft, der Anlehnung, der mittleren Kraft, der größten Deformation, der Anlehnungspunkt, das Elastizitätsmodul und andere Parameter sowie flexible Berichtsbearbeitung und Druckfunktionen.

Die Ausgangssteuerung ist flexibel und variabel, kann für die Steuerung des Servomotors durch den Impulsausgang oder die Steuerung des Frequenzumrichtermotors durch die Ausgangsspannung von 0 bis 10 V konfiguriert werden, um stufenlose Drehzahlregelung zu erreichen. Außerdem können die Aufstieg-, Stopp- und Abfallrelaisausgänge verwendet werden, um Gleichstrommotoren oder pneumatische, hydraulische und andere Antriebseinrichtungen zu steuern.

3. Normale Arbeitsbedingungen

im Bereich von 0 bis 55 °C;

relative Luftfeuchtigkeit nicht größer als 80%;

★ Stromversorgung 220 ± 10% VAC, Frequenz 50Hz;

Vermeiden Sie starke elektromagnetische Störungen.

Hauptspezifikationen und technische Parameter

★ Kraft Verteidigung: 1/100.000, Probenaufnahme 400 Mal / Sekunde;

★ Kraftgenauigkeit: ± 0,1% des angegebenen Wertes (20 bis 100% FS);

Kraftsensortyp: 1mV / V, 2mV / V, 3mV / V, 4mV / V, 8mV / V, 9.6mV / V;

Anwendungsbereich des Kraftsensors: 1 bis 1.000.000 N

★ Stretching-Score-Verteidigung: 1/100.000, Probenaufnahme 50 Mal / Sekunde;

Genauigkeit des Streckmessers: ± 0,1% des angegebenen Wertes (20 bis 100% FS);

Verschiebungsauflösung: bestimmt durch das mechanische System und den optoelektronischen Encoder, in der Regel bis zu 0,001 mm;

Verschiebungsmessgenauigkeit: kein Fehler im Messsystem;

Testgeschwindigkeit: 0,01 mm / min ~ 500 mm / min;

Geschwindigkeitsgenauigkeit: innerhalb von ±1%;

4 Kraftkanäle;

Zwei Verschiebungskanäle;

★ 0 ~ 10V-Ausgangsspannung Ausgangs-Steuerung der stufenlosen Drehzahlregelung des Frequenzumrichtermotors;

★ Stufenlose Drehzahlregelung des Servomotors durch Pulsausgang;

★ Optional mit einem Mikrodrucker, drucken Sie Testergebnisse und haben die Punkt-als-Druck-Funktion;

Einmaliger Test, manuell 10Punktstatistik und automatische Berechnung des Durchschnittswertes, der Bruchwert (geeignet für Entfernungs- und Reißentests), kann bis zu 5 Gruppen gespeichert werden;

★ für mehrere Raster-Encoder geeignet, Impulszahlbereich: 100 ~ 65535;

★ Einheit willkürlich schalten: Kraft: kN / N / kgf / gf / t / lbf, Verschiebung: mm / cm / in;

★ Automatische Rückstellungsfunktion;

Überlastschutzfunktion kann eingestellt werden;

Viele Testmethoden wie Lastbestellung und Positionsverschiebung.

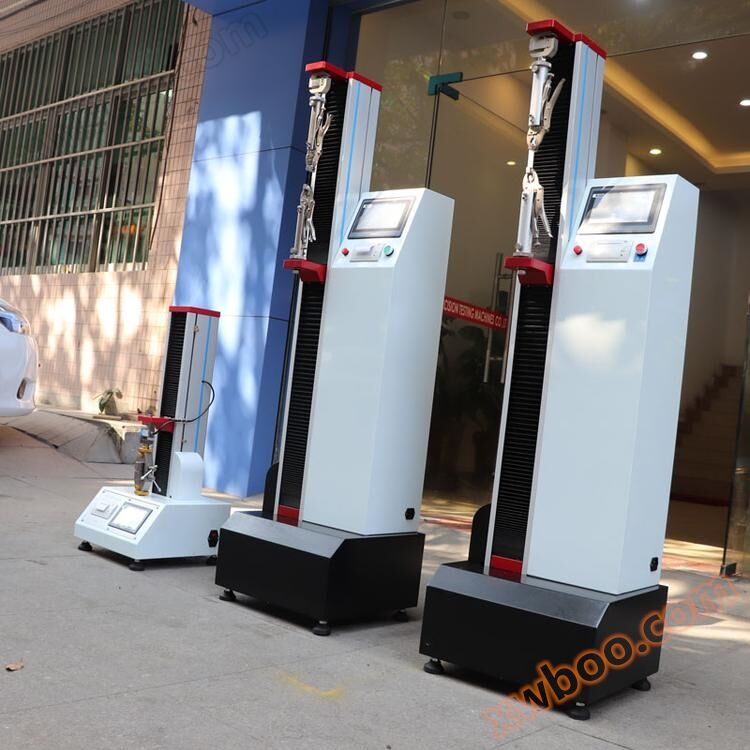

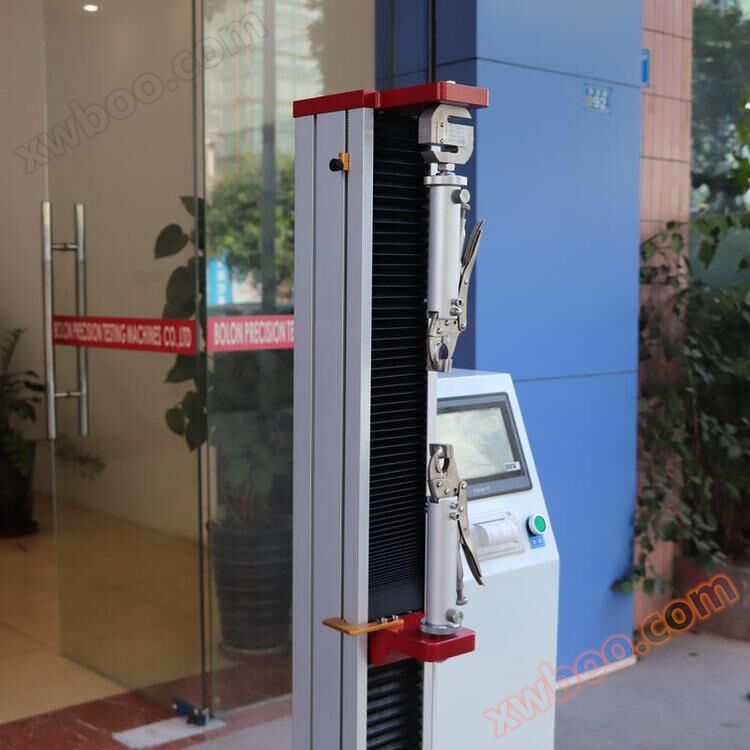

V. Darstellung der Realität
