Einer,Druckluft-DurchflussmesserÜbersicht:

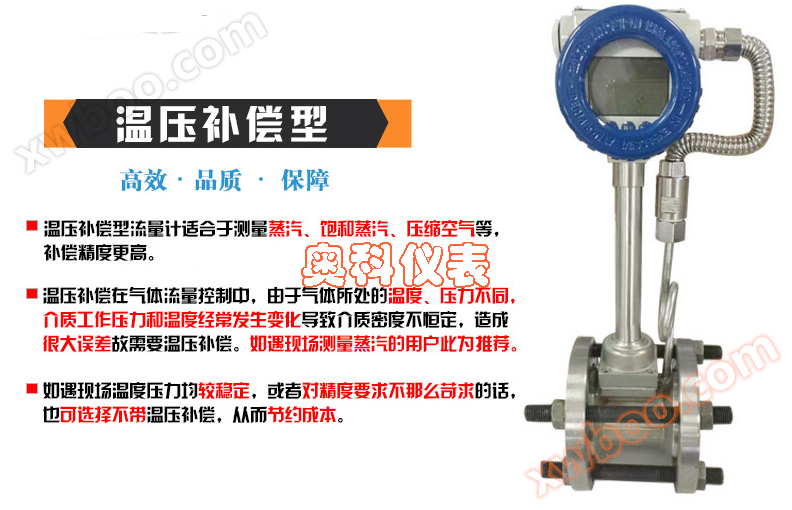

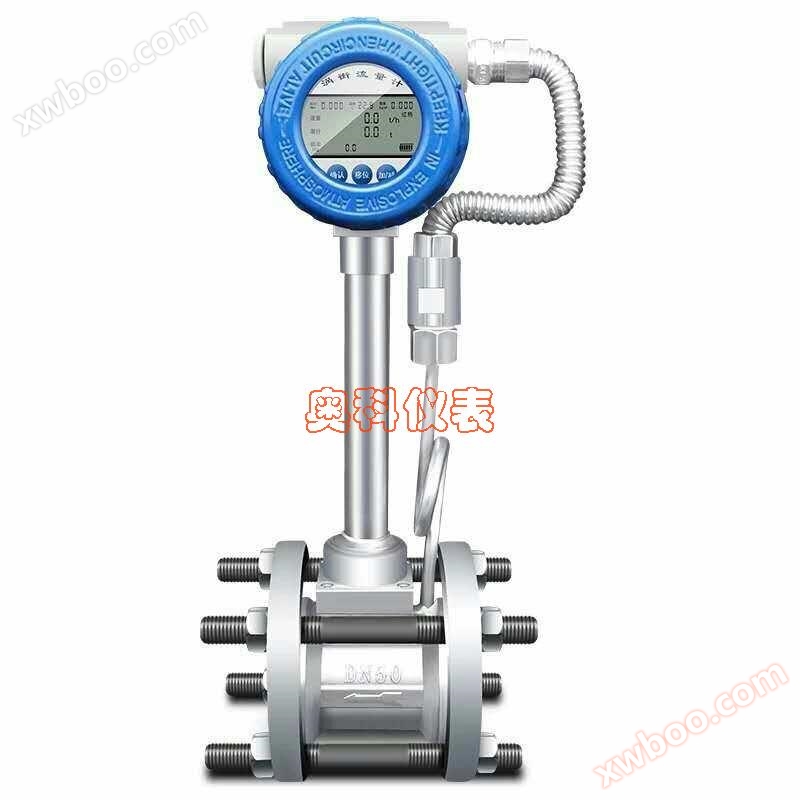

AK-LUGB Vortex Street Durchflussmesser (Druckluft-DurchflussmesserDas Grundprinzip ist das Prinzip der Carmen-Wirbelstraße, nämlich "Wirbelstraße Wirbelstraße Trennfrequenz ist in direktem Verhältnis zu der Durchflussgeschwindigkeit". Der Durchmesser des Senderkörpers ist im Wesentlichen der gleiche wie der Nominalkaliber des Messgerätes. Wie in Abbildung I gezeigt, ist in den Zirkulationskörper eine Säule eingefügt, die ungefähr ein gleichtaltiges Dreieck ähnelt, dessen Achse senkrecht zur Strömungsrichtung des gemessenen Mediums liegt und die Bodenfläche der Flüssigkeit gegenübersteht.

▲ Live-LCD-Anzeige, Impuls, 4-20mA-Ausgang oder 485-Kommunikation, die mit Industrieautomatisierungssystemen verbunden werden kann.

Drei,Druckluft-DurchflussmesserTechnische Parameter:

Fünf,Druckluft-DurchflussmesserInstallationsanforderungen für das Gerät:

Die richtige Installation des Instruments ist ein wichtiger Bestandteil der Gewährleistung des normalen Betriebs des Instruments, wenn die falsche Installation die Genauigkeit des Instruments beeinflusst, die Schwere beeinflusst die Lebensdauer des Instruments und sogar das Instrument beschädigt.

(ein)Druckluft-DurchflussmesserInstallationsumfeldanforderungen:

Vermeiden Sie möglichst starke elektrische Geräte, Hochfrequenzgeräte und starke Schaltstromversorgungsgeräte. Die Stromversorgung der Messgeräte ist möglichst von diesen Geräten getrennt.

Vermeiden Sie den direkten Einfluss von Hitze- und Strahlungsquellen. Wenn eine Installation erforderlich ist, ist eine Wärmedämmung erforderlich.

Vermeiden Sie eine hohe feuchte Umgebung und eine starke korrosive Gasumgebung. Wenn installiert werden muss, ist eine Lüftung erforderlich.

4. Wirbelstraßenflussmessgeräte sollten möglichst vermieden werden, auf Rohrleitungen mit starken Schwingungen installiert zu werden. Wenn die Installation erforderlich ist, muss eine Rohrverbindung in der oberen und unteren 2D-Stelle hinzugefügt werden und ein Anti-Vibration-Pad zur Verbesserung der Anti-Vibration-Wirkung hinzugefügt werden.

5. Das Gerät ist am besten drinnen installiert, im Freien installiert, sollte auf Wasserdichtigkeit achten, besonders auf die elektrische Schnittstelle sollte das Kabel in U-Form gebogen werden, um zu vermeiden, dass Wasser entlang des Kabels in das Verstärkergehäuse eintritt.

6. Es sollte genügend Platz um die Installationsstelle des Gerätes zur Installation von Verkabelungen und regelmäßigen Wartungen gelassen werden.

(2) Dampfspezielle DurchflussmesserInstallationsanforderungen für Messgeräteleitungen：

Druckluft-DurchflussmesserEs gibt bestimmte Anforderungen an den oberen und nachfolgenden Rohrsegment der Montagepunkte, sonst beeinflusst es das Flussfeld des Mediums in der Rohrleitung und beeinflusst die Messgenauigkeit des Messgerätes. Die Anforderungen an die Länge des Upstream-Downstream-Segments des Messgerätes sind in Abbildung (3) zu sehen.

DN ist der nominale Durchmesser des Messgerätes Einheit: mm

Sechs,Dampfspezielle DurchflussmesserBestimmung des Messgerätekalibers:

Die Messgeräteauswahl ist eine sehr wichtige Aufgabe in Messgeräteanwendungen,Die richtige Auswahl der Messgeräte beeinflusst direkt die Funktionsfähigkeit der Messgeräte..Anwender und Designer bei der Auswahl unserer Produkte,Bitte lesen Sie diesen Abschnitt sorgfältig durch.,Prüfen Sie die Prozessparameter der Flüssigkeit sorgfältig und wenden Sie sich jederzeit an den Vertrieb oder den technischen Support unseres Unternehmens, um sicherzustellen, dass die Auswahl korrekt ist.

Bestimmung des anwendbaren Durchflussbereichs und des Messgerätekalibers

Die Auswahl des Messgerätekalibers hängt vom Durchflussbereich ab. Der Messbereich von Wirbelstraßenflussmessgeräten unterschiedlicher Kaliber ist unterschiedlich. Selbst wenn ein Durchflussmesser des gleichen Kalibers für verschiedene Medien verwendet wird, ist sein Messbereich unterschiedlich. Der tatsächlich messbare Durchflussbereich muss berechnet werden.

(eins) Luft- und Wasserdurchflussbereich unter Referenzbedingungen

1Gas: Normaldruckluft,t = 20 ℃，P = 0,1 MPa(Absoluter Druck)ρ = 1,205 kg/m3，Y = 15×10-6 m2/s.

2Flüssigkeit: Normalwarmes Wasser,t = 20 ℃，ρ = 998,2 kg/m3，Y = 1,006 × 10-6m2 / s.

(2) Grundschritte zur Bestimmung des Durchflussbereichs und des Messgerätekalibers:

1Definieren Sie die folgenden Arbeitsparameter.

（1Name und Komponente des Messmediums

（2Minimaler, häufiger und maximaler Durchfluss im Arbeitszustand

（3Minimum-, häufig verwendeter und höchster Druck und Temperatur des Mediums

（4Viskosität des Mediums im Arbeitszustand

Kompatibilitätsbericht zur Produktprüfung von Druckluft-Durchflussmessern:

7: Oko-GeräteKundendienst:

1, unsere Firma verkaufte Produkte innerhalb eines Jahres mit Qualitätsproblemen (nicht künstlich), verantwortlich für die kostenlose Reparatur.
2, während der Garantiefrist, wenn es irgendwelche Qualitätsprobleme mit unseren Produkten gibt, ist unser Unternehmen für die kostenlose Reparatur oder den Austausch verantwortlich.
3, während der Garantiezeit, wenn der Benutzer falsch verwendet, was zu Produktschäden führt, ist unser Unternehmen für die Reparatur verantwortlich und berechnet die Kosten für beschädigte Teile.
Wenn der Benutzer unseren Service vor Ort benötigt, erreicht unser Unternehmen den Benutzer in kürzester Zeit.
5. Die von uns verkauften Produkte genießen eine lebenslange Wartung.
