GFM81-Serie Kohlenstoffstahl V-Kegel-Durchflusssensor Übersicht GFM81-Serie Kohlenstoffstahl V-Kegel-Durchflusssensor (V-Kegel-Flowmeter) ist ein Differenzdruck-Durchflussmesser, dessen Erfolg in der Entwicklung ist ein qualitativer Sprung der Differenzdruck-Durchflussmessung

Produktdetails

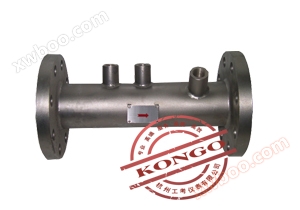

GFM81-Serie Kohlenstoffstahl V-Kegel-Durchflusssensor

Übersicht

Die GFM81-Serie von Kohlenstoffstahl-V-Kegel-Durchflusssensoren (V-Kegel-Durchflussmesser) ist ein Differenzdruck-Durchflussmesser, dessen Entwicklungserfolg ein qualitativer Sprung für die Differenzdruck-Durchflussmessung ist. Es misst den Durchfluss durch Erkennung der Druckdifferenz oben und unten, indem es den Reduktionseffekt des V-Kegels im Flussfeld verwendet. Im Vergleich zu normalen Schließflüssigkeiten ändert es das Schließflüssigkeitslayout und wechselt von einem zentralen Loch-Schließflüssigkeit zu einem ringförmigen Schließflüssigkeit. Die Praxis hat bewiesen, dass das V-Kegel-Durchflussmesser im Vergleich zu anderen Durchflussmessern eine hohe langfristige Genauigkeit, eine gute Stabilität, eine geringe Einschränkung der Installationsbedingungen, eine Verschleißbeständigkeit, einen breiten Messbereich, einen kleinen Druckverlust und andere Vorteile hat. Darüber hinaus ist der V-Kegel selbst als Flussfeldrichter ein hervorragendes neues Durchflussmesser mit einzigartigen Eigenschaften. Das V-Kegel-Durchflussmesser, das aus einer Kombination von V-Kegel-Sensoren und Differenzdrucksendern besteht, ermöglicht die genaue Messung des Durchflusses verschiedener Medien in einem breiten Raynolds-Bereich (8 × 103 ≤ Re ≤ 5 × 107).

GFM81-Serie Kohlenstoffstahl V-Kegel-DurchflusssensorHaupttechnische Parameter

1, Genauigkeitsklasse: 0,5 Stufe (Differenzdruckströmungssender Genauigkeit sollte höher als 0,2 Stufe, einschließlich 0,2 Stufe), (β: 0,45 bis 0,85, wenn β < 0,55, Maßverhältnis 4: 1, Genauigkeitsklasse: ≤ 0,30)

Wiederholbarkeit: 0,1 %

Arbeitsdruck: 0-40MPa (mehrere Druckklassen zur Auswahl)

Betriebstemperatur: -40 ~ 850 ° C

Umgebungstemperatur: -40-65°C,

Anforderungen für die Installation des Direktrohrsegments: Vorderen 0-3D-Direktrohr, hinterer 0-1D-Direktrohrsegment

Umfangsverhältnis: in der Regel 10: 1, die Wahl der richtigen Parameter kann 50: 1 erreichen

Kleiner Druckverlust: Der gleiche β-Wert, der Druckverlust ist 1/3 bis 1/5 der Bohrplatte

Kaliber von DN25 bis DN2000

GFM81-Serie Kohlenstoffstahl V-Kegel-DurchflusssensorTechnische Merkmale:

Niedrige Installationsanforderungen:

Vordere 0-3D-Direktleitung, hintere 0-1D-Direktleitung;

2, Maßbereichsverhältnis: in der Regel 10: 1, die Auswahl der geeigneten Parameter kann bis zu 50: 1 erreichen;
Kleiner Druckverlust: Der gleiche β-Wert, der Druckverlust ist 1/3 bis 1/5 der Bohrplatte;
4, Verschleißbeständigkeit: nach dem Streaming des Kegelkörpers erzeugt der Vakuumschicht-Effekt auf der Oberfläche des Kegelkörpers, so dass der Kegelkörper nicht leicht verschleißt wird;
5, nicht verstopft, nicht haftet: Kegelförmige gründlich geblasene Konstruktion verhindert den Rückstand von Rückständen, Kondensaten oder Partikeln in der Flüssigkeit;
Gute langfristige Stabilität: Der Betawert kann langfristig unverändert sein und langfristige genaue Messungen gewährleisten;
Hohe Genauigkeit: 0,5 Grad;
8, gute Wiederholbarkeit: besser als 0,1%;
9. Signalstabilität: "Signalschwankungen" sind 1/10 der Bohrplatte;
Breiter Beta-Wertebereich: Die einzigartige Geometrie des V-Kegelströmungssensors erlaubt einen breiten Beta-Wertebereich;
Breiter Kaliberbereich: DN25 bis DN2000;
12, messbare Hochtemperatur, Hochdruckmedium: Arbeitstemperatur bis zu 850 ° C, maximaler Druck 40MPa;
13, messbare schmutzige Medien (Koxofen-Gas, Hochofen-Gas, Rohöl, Schlacköl usw.);
14. Messbares zweiphasiges Medium (Feuchtigkeit, kondensiertes Wasser usw.);

1. FranzösischGFM81S 碳钢V锥流量传感器

Verbindungsart: Flansch (Flachschweißen und Gegenschweißen)
Durchmesser: DN15 bis DN2000
Druckmethode: Schweißen, Flansch, Gewinde
Druck: 0 bis 40MPa
Temperatur: -40 bis 850 ℃

Material: 304 Edelstahl, 316L Edelstahl, 20 # Kohlenstoffstahl (siehe Auswahltabelle)
Anwendung: Flüssigkeit, Gas, Dampf
Anwendbare Medien: weit verbreitet in der kommunalen, elektrischen, chemischen, petrochemischen, metallurgischen und lebensmittelverarbeitenden Industrien,
Für nahezu alle Gase und Flüssigkeiten geeignet.

2. DirektschweißenGFM81Z Kohlenstoffstahl V-Kegel-Durchflusssensor

Anschlussart: Direkt an die Prozessleitung verschweißt
Durchmesser: DN15 bis DN2000
Druckmethode: Schweißen, Flansch, Gewinde
Druck: 0 bis 40MPa
Temperatur: -40 bis 850 ℃
Material: 304 Edelstahl, 316L Edelstahl, 20 # Kohlenstoffstahl (siehe Auswahltabelle)
Anwendungen: Ölleitungen, Gasleitungen, Dampfleitungen, Hochdruck-Prozessleitungen

3, HaltetypDer GFM81D 碳钢V锥流量传感器

Verbindungsart: Flanschseite
Durchmesser: DN15 bis DN150
Druckmethode: Schweißen, Gewinde
Druck: 0 bis 40MPa
Temperatur: -40 bis 850 ℃
Material: 304 Edelstahl, 316L Edelstahl, 20 # Kohlenstoffstahl (siehe Auswahltabelle)
Anwendung: Flüssigkeit, Gas, Dampf

V-Kegeldurchflussmesser aus V-Kegelsensor und Differenzdrucksender

Abhängig von den Anforderungen des Benutzers wird die Lieferung von Durchflussmessingsmitteln mit V-Kegelsensoren und Differenzdrucksendern in zwei Kategorien unterteilt:
1. V-Kegelsensor
Nur die Erkennung des Differenzdrucksignals (V-Kegel und Messleitung), keine Differenzdrucksender, Drei-Ventil-Gruppe und Durchflussanzeige, das Ausgangssignal ist Differenzdruck. Unterstützung durch den Nutzer selbst.
2, V-Kegel-Durchflussmesser
Besteht aus V-Kegelsensor und Differenzdrucksender. Es gibt zwei Strukturen für die Aufteilung und die Einbaukonstruktion.
Die aufgeteilte Installation besteht aus einem unabhängigen V-Kegelsensor und einem Differenzdrucksender. Die Anleitungsleitungsverbindung zwischen dem V-Kegelsensor und dem Differenzdrucksender erfolgt vom Anwender selbst. Der Differenzdrucksender kann mitgeliefert werden.
Die All-in-One-Installation ist, dass das Produkt in der Fabrik den Differenzdrucksender, die Drei-Ventilgruppe und den V-Kegel-Sensor in eine Einheit angeschlossen hat. Nach dem Kauf eines All-in-One-V-Kegel-Durchflussmessers benötigen die Benutzer keine Druckleitung mehr. Kompatible Versorgung für die Montage entsprechender Durchflussakkumulatoren, Druck- und Temperaturgeber

Erfolgreich messbare Flüssigkeiten:

1. Das Gas

Gas: Brennofen-Gas, Hochofen-Gas, Stadtgas
Erdgas: einschließlich Erdgas mit einem Feuchtigkeitsgehalt von mehr als 5%
Verschiedene Kohlenwasserstoffgase: Alkane, Olefine usw.
Herstellung verschiedener Gase: Wasserstoff, Helium, Argon, Sauerstoff, Stickstoff usw.
Korrosive Gase: Nasses Chloridgas usw.
Luft: einschließlich Wasser, Staub, Druckluft usw.
Rauchgas: Rauchgas aus verschiedenen Kesseln und Heizofen
2, Dampf: gesättigter Dampf, überhitzter Dampf
3. Flüssigkeit
Öl: Rohöl, Kraftstofföl, wasserhaltiges Emulsionsöl, Diesel, Hydrauliköl usw.
Wasser: Rohwasser, Trinkwasser, Produktionswasser, Abwasser usw.
Verschiedene Wasserlösungen: Säure, Alkali, Salzwasserlösung usw.
Organische Chemikalien: Methanol, Ethanol, Diphthenil usw.

4. Spezielle Flüssigkeiten
Öl + HC + Sand
Wasser: H2O + N2 + Luft H2O + CO2 usw.

Installationsdiagramm
