Hochdruck-Sättigungsprüfkammer

Einsatz:
Hochspannungs-Sättigungs-Testkasten mit Computersteuerung, weit verbreitet in Kautschuk, Kunststoff, Draht und Kabel, Textilien, wasserdichte Materialien, nicht gewebte Stoffe und andere nicht-metallische Materialien und Metalldraht, Metallfolie, Metallblech und Metallstäbe mechanische Eigenschaften Tests, mit speziellen Befestigungen auch geeignet für eine Vielzahl von Fertigprodukten Dehn, Komprimieren, Entfernen, Schneiden, Reißen, Biegen (brechen) Tests. Sie können mehrere Daten drucken, können den Vergleich der Grafikausgabe basierend auf verschiedenen Daten, hohe Kontrollgenauigkeit und einfache Bedienung machen; Modulares Design mit einer großen Auswahl an Zubehör und flexibler Kombination.

Testanforderungen:
Ausüben Sie einen Druck von 10kgf, mit einem kugelförmigen Walzkopf mit einem Kugeldurchmesser von Φ20mm (Walzkopfmaterial aus Edelstahl), mit einer Geschwindigkeit von 10mm / min, testen Sie 10 gleichmäßig verteilte Punkte im Touchscreen-Fensterbereich, jeder Punkt hält 10 Sekunden, 1 Mal, Walzkopfrand bis Fensterrand 10mm.
Testmodus:
1. Modus 1: Einbaubereich mit einer einseitigen Ausdehnung von 0,3-0,4 mm nach außen in Form eines Sensors, innere Aufhängung
2. Modus 2: Einrichtungs-Grabungsbereich mit LCM-Formbereich einseitig 0,3-0,4 mm ausgedehnt, Einrichtungs-Innenaufhängung wie Spec keine speziellen Vorschriften, Modus I zur Prüfung
3. Testeinrichtung Material: mit Stahlkugeln fallen Einrichtung.

3. Testmethoden:
1. Stellen Sie das Touchscreen Cover Lens nach oben und wählen Sie den Testmodus entsprechend den Vorschriften (siehe Abschnitte 4.2-2 zur Auswahl des Modus)
2. mit einem Druck von 10kgf, einen kugelförmigen Presskopf mit einem Durchmesser von Φ20mm (Presskopf aus Edelstahl) pressen Sie das Touchscreen-Fenster 3. Der Testpunkt umfasst insgesamt 10 Punkte, von denen 9 Punkte in der folgenden Abbildung 4.2-1 gezeigt sind, analysiert als neun Gehäuse, der Rand-Testpunkt ist 10 mm vom Fensterrand entfernt.
4. Der 10. Punkt ist die Position des Hörers, die Prüfposition ist die Position der zentralen symmetrischen Linie, die Außenseite des Testkopfes schneidet mit der Position des Hörers (siehe Abbildung 4.2-2) Die Position des Hörers muss nach Abschluss der Prüfung nicht aufgehängt werden, wenn der Touchscreen und das LCD-Aussehen, die mechanische Funktion und die elektrische Funktion überprüft werden.

Einführung der Steuerungssoftware

V. Hauptteile

Servoantrieb für eine bessere Sicherheit
1) Genauigkeit: Geschlossene Regelung von Position, Geschwindigkeit und Drehmoment; das Problem des Ausfalls des Schrittmotors zu überwinden; 2) Drehzahl: hohe Geschwindigkeitsleistung ist gut, die allgemeine Nenngeschwindigkeit kann 2000 bis 3000 Drehungen erreichen;
3) Anpassungsfähigkeit: starke Überlastungsfähigkeit, kann eine Belastung von dreimal so viel wie das Nennmoment aushalten, besonders geeignet für Gelegenheiten mit momentanen Lastschwankungen und schnellen Start;
4) Stabilität: Der Betrieb mit niedriger Geschwindigkeit ist glatt und beim Betrieb mit niedriger Geschwindigkeit wird kein Schrittbetrieb ähnlich wie ein Schrittmotor erzeugt. Geeignet für Anlässe mit hoher Geschwindigkeit Reaktionsanforderungen;
5) rechtzeitigkeit: die dynamische entsprechende zeit des motors ist kurz, in der regel innerhalb von zehn millisekunden;
6) Komfort: Hitze und Lärm deutlich reduziert.

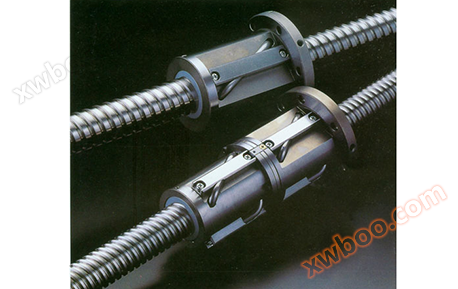

Mit Taiwan ZPT Kugelschraube, bessere Übertragungsgenauigkeit
1) Antriebseffizienz Hohe Kugelschraube Antriebseffizienz von bis zu 90% ~ 98%, für die Gleitschraube 2 ~ 4-mal, kann effektiv das Drehmoment in Schub umwandeln. Antriebssempfindliche glatte Reibungswiderstand ist klein, die Empfindlichkeit ist gut, es gibt keine Vibrationen beim Start, kein Krachen bei niedriger Geschwindigkeit, und die Spurenzufuhr kann auf μg-Ebene gesteuert werden.
2) Positionierungsgenauigkeit hohe Kugelschrauben Nebantriebsprozess Temperaturanstieg ist gering, kann die axiale Spalte und primäre elastische Veränderung vorgezogen eliminieren, kann die Schraube vorgezogen werden, um die Wärmedehnung zu kompensieren, so kann eine höhere Positionierungsgenauigkeit und wiederholte Positionierungsgenauigkeit erzielt werden. 3) Gute Präzisionsaufrechterhaltung, genaue Rollenform, minimaler Rollenreibungsverlust, gute Präzisionsaufrechterhaltung, Zuverlässigkeit und Lebensdauer.
4) Antrieb hohe Steifigkeit Kugelschrauben Neben innere und äußere Rollenbahn sind exzentrische Winkel doppelte kreisförmige Fläche, kann auch flexibel getrieben werden, wenn die Rollenbahnspalt sehr klein ist.
Gute Synchronisierungsleistung Kugelschrauben Nebenursachen mit hoher Führungsgenauigkeit und guter Empfindlichkeit

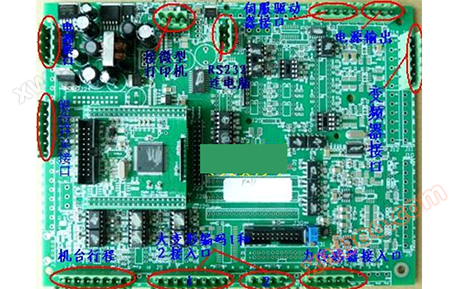

Bessere Probenabgabegeschwindigkeit durch die neueste Kontrollkarte
Der Hauptcontroller verwendet den fortschrittlichsten 32-Bit-ARM-Prozessor des 21. Jahrhunderts, die Verarbeitungsgeschwindigkeit erreicht das Niveau eines Pentium-Klassen-universellen Computers, die Gesamtleistung des herkömmlichen 8-Bit-Single-Chip-Messsystems wird erheblich verbessert, die Berechnungsgeschwindigkeit ist schneller und die Kontrollpräzision ist höher.
Die Kerngeräte der Datenerfassung verwenden den neuesten US-Typ von ultrahochpräzisem 24-Bit-AD, die Probenabgabegeschwindigkeit kann bis zu 2.000 Mal / Sekunde erreichen und den Prozess der sofortigen Änderung der Kraft erfassen können. Die Genauigkeit wird durch die Verwendung einer originellen 6-Punkt-Kalibriertechnologie weiter verbessert und die Kraftmessgenauigkeit übertrifft den nationalen 0,5 (höchsten) Standard.
Die Anzahl der Verschiebungsencoder verwendet die 4x-Frequenztechnologie, um die Verschiebungsauflösung um das Vierfache zu erhöhen, bis zu 0,0005mm.
4. Impuls und Spannung zwei Ausgangssteuerungsmethoden, können beliebige Servomotoren, Frequenzumrichter oder Gleichstrommotoren mit Impuls- oder Spannungssteuerungsschnittstelle steuern, um eine glatte stufenlose Drehzahlregelung zu erreichen, und auch die Schaltmengen-Signalausgänge wie Aufstieg, Abfall und Stopp können verwendet werden, um ein externes Relais oder ein Magnetventil direkt anzutreiben, das Gleichstrommotor oder pneumatische, hydraulische und andere Antriebseinrichtungen steuern kann.
5. Fortgeschrittene Geschwindigkeit, Verschiebung und Kraft Drei-Schließkreis-Technologie, die eine präzise willkürliche Wellenformsteuerung erreichen kann.
6. Reiche Schnittstellenerweiterungsfähigkeit: Bis zu 4 24-Bit-Analog-Eingänge, 3 16-Bit-Analog-Ausgänge, 3 Impulsausgänge, 3 AB-Phase-Optik-Encoder-Eingänge, 9 Schalter-Eingänge, 8 Schalter-Ausgänge, 1 USB-Schnittstelle, 1 RS232-Schnittstelle, 1 RS485-Schnittstelle, 4 LCD-Schnittstellen, 1 parallele Mikrodruckerschnittstelle, 1 serielle Mikrodruckerschnittstelle, 1 8 × 4-Matrix-Tastaturschnittstelle.
7. Alle Eingangs- und Ausgangsschnittstellen verwenden Hochgeschwindigkeits-optische Isolationstechnologie mit starker Störungsbekämpfung!

Mit professionellen Bearbeitungsprozessen, um die Qualität besser zu gewährleisten
1) Präziser Bearbeitungsprozess, um sicherzustellen, dass der Querbalken mit dem Lager und der Schraube zusammenhängt, um die Fehler bei der Bearbeitung zu verringern und die Genauigkeit weiter zu gewährleisten
2) Der Körper wird durch Lackbehandlung verarbeitet, die Einrichtung ist ein normaler Wärmebehandlungsprozess, langlebig und orthodox
3) Der gesamte Antriebsmittel im unteren Gehäuse ist ein synchroner Bandantrieb, verglichen mit dem Reibungsbandantrieb, das synchrone Bandantrieb hat kein relatives Gleiten zwischen dem Bandrad und dem Antriebsband, was ein strenges Antriebsverhältnis gewährleisten kann. Die Synchronbandeantriebe stellen jedoch hohe Anforderungen an den Mittelabstand und seine Dimensionsstabilität.
4) Synchron-Bandantrieb hat die Vorteile von Bandantrieb, Kettenantrieb und Getriebe. Synchron-Bandantrieb Da das Band und das Bandrad durch die Übertragung von Bewegung und Kraft durch die Einbindung erfolgen, gibt es kein relatives Gleiten zwischen dem Band und dem Bandrad, das ein genaues Antriebsverhältnis gewährleistet
