SLT-08B Online-Strahlungsüberwachungsalarm

Produktbeschreibung:

SLT-08BDie Serie der regionalen Strahlungsüberwachungssysteme ist hauptsächlich für radioaktive Anlagen (Bestrahlungsanlagen, Industriebeschleuniger, medizinische Beschleuniger, Kernkraftwerke, Kernbrennstoffproduktion und Nachverarbeitungsanlagen usw.)X、γ、 Neutronenstrahlen werden online in Echtzeit überwacht und beim Überschreiten einer bestimmten Schwellendosis wird das Personal durch einen Licht- und Tonalarm an eine rechtzeitige Evakuierung erinnert. Das System besteht aus einer Systemsoftware, einem Überwachungshost und mehreren Detektoren, die über ein 485-Busprotokoll zwischen dem Host und dem Detektor kommunizieren.

Physikalische Karte des regionalen Strahlungsüberwachungssystems

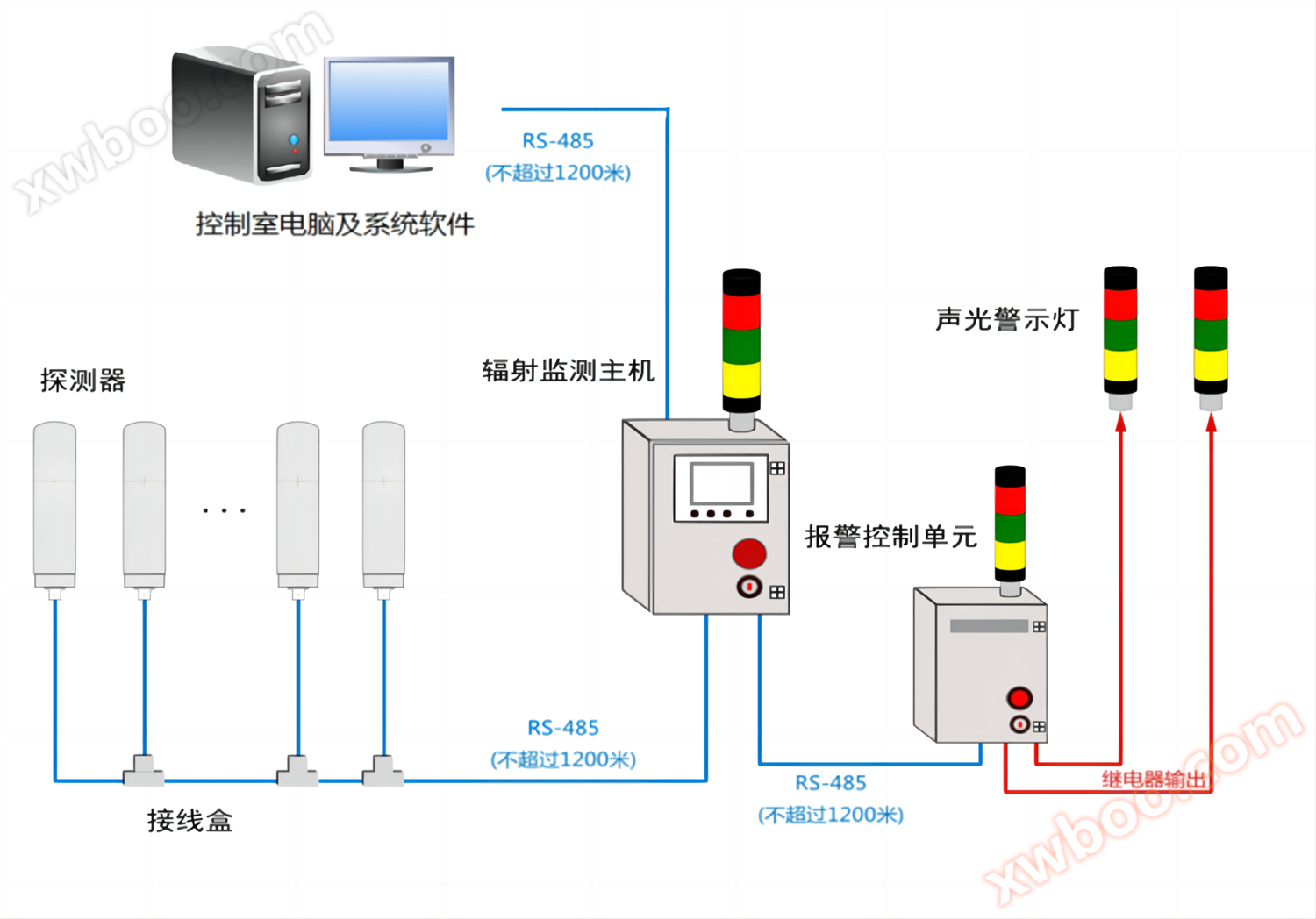

Strukturdiagramm des regionalen Strahlungsüberwachungssystems

Strahlungsüberwachung:

SLT-08BDer universelle Strahlenüberwachungshost ist die Grundeinheit des Strahlenüberwachungssystems und ermöglicht Funktionen wie Datenerfassung, Informationsanzeige, Fernkommunikation und Datenspeicherung. Es kann sowohl unabhängig von verschiedenen Arten von Strahlungsdetektoren und Steuereinheiten verwendet werden als auch als Grundknoten in ein Strahlungsüberwachungssystem integriert werden.

Der Host kann mehrere digitale Strahlungsdetektoren versorgen und Strahlungsinformationen über den seriellen Anschluss erfassen, während die digitale Strahlungsdetektor in der Ferne parametrisch konfiguriert wird; Die lokale Strahlungsinformationsdisplay verwendet einen industriellen Touch-LCD-Bildschirm, die Software-Anzeigeschnittstelle und das Konfigurationsmenü sind einfach und intuitiv, um den Benutzerbetrieb vollständig zu vereinfachen, um gleichzeitig vor Ort anzuzeigen und die Echtzeit-Erkennungsdaten von mehreren Sonden durch Remote-Computersoftware zu zentralisieren.

Der Host bietet mehrere digitale Kommunikationsschnittstellen, einschließlichRS-485-Serienports und Ethernet-Ports, wobei die Serienports das Modbus-Standardprotokoll verwenden und die Ethernet-Ports das TCP/IP-Standardprotokoll verwenden. Die Verbindung zu Detektoreinheiten und Alarmsteuereinheiten erfolgt über einen seriellen Anschluss.

Busstruktur basierend auf serieller Kommunikation,SLT-08BEin digitaler Strahlungsdetektor kann mit einem oder mehreren digitalen Strahlungsdetektoren über ein Anschlusskasten angeschlossen werden; Zusätzlich können mehrere Schaltmengenausgänge zur Verfügung gestellt werden, die eine Single-Signal-Steuereinheit oder eine Multiple-Signal-Steuereinheit über eine Schaltbox anschließen können und mit dem Zugangskontrollsystem verknüpft werden können.

Die wichtigsten Merkmale des Detektors sind seine funktionale Skalierbarkeit, die Schaltung und die mechanische Struktur in der Grundlage des Detektors reservieren eine spezielle Schnittstelle, ohne Struktur und elektrische Umwandlung, kann mit den verschiedenen erweiterten Funktionsmodulen verbunden werden, um Ethernet-Kommunikation zu erreichen, vor Ort große Datenspeicherkapazität, drahtlose Kommunikation und andere Funktionen, die Benutzer nach ihren eigenen Bedürfnissen kombinieren können.

Erfüllt die Kriterien:GB 4793.1（IEC 61010-1）、GB/T 18268（IEC 61326）、GB/T 20438（IEC 61508）、GB/T 4835（IEC 60846）。

Produkteigenschaften：

Anzeigen Zeige:7 "industrielle Farbe Touch LCD-Bildschirm;

Datenerfassung: Anbindbar4-Wege digitale Strahlungsdetektoren;

Maximal erweiterbare Verbindungen32-Wege-Digitale Strahlungsdetektoren;

Alarmsteuerung: externer Hochleistungs-Ton-Licht-Alarm, kann drei Stufen Ton-Licht-Alarm, mit grün, gelb und rot angezeigt werden;

Alarmschwelle: Jeder Detektor kann eine zweistufige Alarmschwelle unabhängig einstellen;

Alarmkategorien: Schwelle, Überlastung, Ausfall, Schutz;

Kommunikationsschnittstelle:RS-485 serielle Schnittstelle, RJ45 Netzwerkkabel Schnittstelle;

Datenspeicher: eingebaut16G Speicher, kann externes USB-Speichergerät mit großer Kapazität speichern, Daten speichern, können über USB-Laufwerk oder FTP-Remote-Client exportiert werden;

Netzwerkfunktion: Nachdem der Strahlungsüberwachungshost in das Lokalnetzwerk angeschlossen ist, kann ein beliebiger Computer im Lokalnetzwerk nach der Autorisierung über professionelle Software und Geräte verlinkt werden, um den Strahlungsüberwachungshost anzusehen und zu steuern;

Kommunikationssoftware: Standardausgestattet mit professionellen PC-Programmen, können Sie die Daten der einzelnen Detektoren aus der Ferne anzeigen und mit dem Strahlungsüberwachungshost aus der Ferne auf dem gleichen Bildschirm arbeiten, können Sie den Strahlungsüberwachungshost direkt steuern, um die Parameter zu konfigurieren und die Alarmschwelleneinstellung einzustellen, um Alarme zu beseitigen und andere Funktionen;

Angebot Elektrizität:100-240VAC

Technische Indikatoren：

Detektoren:GM-LeitungDetektoren

Typ der Messung:X- und Gammastrahlen

Messbereich:0.1µSv/h～150mSv/h

Energiebereich: 20 KeV bis 20 MeV

Relative Fehler:≤±10%（137Cs,662keV）

Energiereaktion:≤±25%

Reaktionszeit:≤1s

Messmethode: Impulszählmethode

Kommunikationsmittel:RS-485 serielle Kommunikation

Angebot Elektrizität:100-240VAC（Gastgeber），12 VDC（Sonden)

Umwelteigenschaften:

Temperaturbereich:-40℃—+75℃

Relative Luftfeuchtigkeit:≤95% (35 ° C, nicht kondensiert)

Schutzstufe:IP65

Mechanische Eigenschaften:

Außen Gehäuse: Metall (Host), zylindrisches Metall-Aluminium-Gehäuse (Sonde), wasserdichte und staubdichte Verpackung

Fuß Zoll: 260mm×240mm×65mm（Gastgeber），φ39×190mm（Sonden)

Schwer Menge:2.8Kg

Installationsart: Wandmontage
