TEKTRONIX 6220 6221 Gleichstromquelle Wechsel- und Gleichstromquelle

Achtung! Der Preis basiert auf dem tatsächlichen Rückruf-Angebot! Dieses Produkt istVertrieben durch Pong Yan Liang Instrument Instrument (Shanghai) Co., Ltd.Anmelden bei Kauf möglichWWW.HELLOINSTRUMENTS.COMTelefonische Beratung.

TEKTRONIX Tek Gleichstromquellen Wechsel- und Gleichstromquellen

Tektronix

Tektronix Produktbeschreibung von Wechsel- und Gleichstromquellen:

Produktnummer:
Produktmarke: Tektronix
Produktkategorie: Gleichstromquellen
Produkthinweis: Wechselstrom und Gleichstromquelle

Die Serien der Gleichstromquellen 6220 und 6221 sind sehr benutzerfreundliche und äußerst geräuscharme Mikrostromquellen. Die Erzeugung von Mikrostromen ist ein entscheidendes Instrument in vielen Forschungs- und Entwicklungs- und Produktmessanwendungen, insbesondere in den Bereichen Halbleiter, Nanotechnologie und Superleitfähigkeit. Die schnelle und integrierte Steuerung macht die 6220/6221-Serie zur idealen Wahl für Anwendungen wie Hallmessung, Delta-Modus-Widerstandsmessung, Impulsmessung und Differenzleitungsmessung.

Tektronix Gleichstromquellen Wechsel- und Gleichstromquellen Produkteigenschaften:

Eigenschaften der 6220 und 6221:

• Quelle und Trap (programmierbare Last) 100fA bis 100mA

• Die Ausgangsimpedanz von 1014Ω sorgt für eine stabile Stromquelle für alle Belastungen

• 65.000 Punkte Quellenspeicherkapazität ermöglicht Teststromscans direkt von der Stromquelle aus

• Integrierte RS-232, GPIB, Trigger Link und digitale I/O-Schnittstellen

• Rekonfigurierbarer dreichaxialer Ausgang für Anwendungsanforderungen mit Schutzfunktionen

• Simulationsmodus Typ 220 ohne Neuprogrammierung für bestehende Anwendungen

6221 Eigenschaften:

• 4pA ~ 210mA Spitzenwechselstromquelle zur Analyse der Wechselstromeigenschaften von Komponenten und Materialien. Die Ausgangsaktualisierungsrate von 10 MHz des 6221 erzeugt eine glatte Sinuswelle von 100 kHz.

• Standardwellenformen und beliebige Wellenformen im eingebauten Frequenzbereich von 1mHz bis 100kHz. Anwendungsbereiche umfassen komplexe programmierbare Lasten oder Sensorsignale sowie Geräuschsimulationen

• Programmierbare Pulsbreiten von bis zu 5 μs können den Stromverbrauch der Komponenten begrenzen. Messung* von Impulsen I-V bei engen 50 μs bei Verwendung mit dem 2182A-Navometer

• Integrierte Ethernet-Schnittstelle für einfache Fernsteuerung ohne GPIB-Steuerkarte

• Nanotechnologie
  - Differentielle Leitung
  Impulssignalquelle und Widerstand

• Optische Anwendungen
  Impuls I-V

• Ersatz der Wechselstromwiderstandsbrücke (in Kombination mit 2182A)
  Low Power Widerstandsmessung

• Ersatz des Sperrverstärkers (bei Verwendung mit 2182A)
  Messung des geräuscharmen Widerstands

Ja, die Nachfrage nach niedrigen Stromquellen. Die Prüfung und Eigenschaftsanalyse von heutigen kleinen und leistungseffizienten Elektronikgeräten erfordert die Ausgabe eines niedrigen Stromspiegels, der eine niedrige Stromquelle erfordert. Niedriger Anreizstrom erzeugt an beiden Enden des Geräts eine niedrigere (und daher schwieriger zu messende) Spannung. Die Kombination des 6220 oder 6221 mit dem Navometer 2182A bewältigt beide Herausforderungen.

Tektronix Gleichstromquellen Wechsel- und Gleichstromquellen Anwendungen:

6220 Gleichstromquellen und 6221 Wechsel-/Gleichstromquellen sind sehr einfach zu bedienende ultra-niedrige Strom-Geräuschstromquellen. Die Erzeugung von niedrigem Strom ist in vielen Prüfumgebungsanwendungen von der Forschung und Entwicklung bis zur Produktion, insbesondere in der Halbleiter-, Nanotechnologie- und Superleitindustrie, von großer Bedeutung. Die hochpräzisen Quellen und die integrierte Steuerung machen die 6220 und 6221 zur idealen Wahl für Anwendungen wie Hall-Messungen, Widerstandsmessungen mit Delta-Modus, Impulsmessungen und Differentielleitungsmessungen.

Wechselstromquelle und Stromquelle Wellenformgenerator. Die 6221 ist die einzige niedrigstromige Wechselstromquelle auf dem Markt. Vor der Einführung des 6221 mussten Forscher und Ingenieure eine Wechselstromquelle selbst bauen. Diese wirtschaftliche Quelle ist in Bezug auf Genauigkeit, Konsistenz, Zuverlässigkeit und Robustheit besser als ein "selbstgemachtes" Programm. Der 6221 ist auch ein verfügbarer Stromquellen-Wellenformgenerator, der die Erstellung und Ausgabe komplexer Wellenformen vereinfacht.

Einfach zu programmieren. Diese beiden Stromquellen können vollständig über die RS-232- oder GPIB-Schnittstelle von der Front-Panel-Steuerung oder von einer externen Steuerung programmiert werden. Der 6221 verfügt auch über eine Ethernet-Schnittstelle, die über jede Ethernet-Verbindung ferngesteuert werden kann. Beide Geräte können einen Gleichstrom von 100fA bis 105mA ausgeben. Der 6221 kann auch einen Wechselstrom von 4 pA bis 210 mA bei Spitzenspitzen ausgeben. Diese beiden Stromquellen können die Ausgangsspannung von 0,1 V bis 105 V in einem Schritt von 10 mV einstellen. Die Bedeutung der hohen Spannung (die Spannungsgrenze, die erreicht werden kann, wenn die Stromquelle den Strom ausgibt) liegt in der Anwendung, in der mittlere Überspannung das gemessene Gerät (DUT) schädigen kann.

Direkter Ersatz der Stromquelle Typ 220. Die 6220 und 6221 basieren auf der beliebten programmierbaren Stromquelle Typ 220 in Gibraltar. In bestehenden Anwendungen kann der Ersatz des Modells 220 durch 6220/6221 den Simulationsmodus des Modells 220 ganz einfach realisieren, ohne dass der Steuercode neu geschrieben werden muss.

Einfache Einrichtung und Durchführung von Stromscans. Sowohl der 6220 als auch der 6221 bieten Werkzeuge zur Einstellung der Stromkippe und eine vordefinierte Sequenz von bis zu 65.536 Ausgangswerten durch Schrittausgabe mit Triggern oder Timern. Beide Stromquellen unterstützen lineare, logarithmische und benutzerdefinierte Scans.

Der 6221 kombiniert eine hochauflösende Stromquelle mit einer Megahertz-Aktualisierungsrate, so dass es schwierig ist, mit hoher Aufrichtigkeit simulierte Stromsignale von analogen Stromkippen zu unterscheiden.

Kostenlose Instrumentsteuerung Instanz Starter-Software

Die Instrumentsteuerungsinstanzsoftware für Stromquellen vereinfacht die Ausführung grundlegender Stromquellenaufgaben und die Anpassung komplexer Messfunktionen mit dem GISLI 2182A. Diese in der Programmierungsumgebung LabVIEW entwickelte Software enthält eine erweiterte Messanleitung, die dem Benutzer hilft, das Instrument und die richtige Verbindung sowie die grundlegenden Stromquellenfunktionen einzurichten. Dieses Paket enthält Werkzeuge, die die Messung des Deltamodus, der Differenzleitung und des Pulsmodus unterstützen. Mit diesem Paket können Anwender Instrumentanweisungen für alle vorprogrammierten Funktionen drucken, die einen Ausgangspunkt für die Einbeziehung dieser Funktionen in die Anwendung bieten.

Differentielle Leitung

Die Differenzialleitfähigkeitsmessung ist eine der wichtigsten und entscheidenden Messungen für nichtlineare Tunnelgeräte und Kryotemperaturgeräte. Die mathematische Differenzleitung ist eine Ableitung der I-V-Kurve eines Geräts. Die Kombination des 6220 oder 6221 mit dem 2182A Nanometer ist ein komplettes Messprogramm für die Differenzialleitfähigkeit in der Industrie*. Diese Instrumentenkombinationen sind auch eine schnelle Lösung: Zehnmal schneller als andere optionale Methoden und deutlich geringer Rauschen. Die Daten können in einer Messung erhalten werden, ohne dass die Ergebnisse durch mehrere Scans durchschnittlich gemacht werden müssen, was zeitaufwendig und fehlerfrei ist. Darüber hinaus sind die 622X und 2182A einfach zu bedienen, da ihre Kombination als ein einziges Messgerät verwendet werden kann. Durch ihre einfache Verbindung werden Isolations- und Lärmstromprobleme beseitigt, mit denen andere Lösungen schwierig umgehen können.

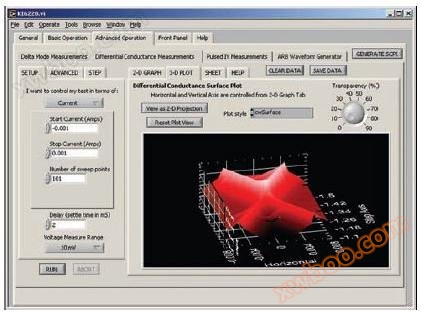

Abbildung 1: Ausführung, Analyse und Anzeige von Differentielleitungsmessungen.

Delta-Modus

* Zunächst erforderte das Delta-Modus-Verfahren, das in Gibraltar für die geräuscharme Messung von Spannungen und Widerständen entwickelt wurde, eine Kombination von 2.182 Nanovoltzählern und auslösbaren externen Stromquellen. Tatsächlich kann der Delta-Modus die Stromquelle automatisch auslösen, um die Signalpolarität abwechselnd zu verändern und dann die Navometer-Lesungen an jeder Polarität auszulösen. Diese Umkehrstrommethode beseitigt konstante thermoelektrische Störungen und stellt sicher, dass die Messungen die wahren Spannungswerte widerspiegeln.

In ähnlicher Weise wurde diese grundlegende Methode bereits im Delta-Modus der 622X und 2182A verwendet, aber diese Methode wurde in der Implementierung verbessert und vereinfacht. Diese Methode beseitigt nun die thermische Störung im Laufe der Zeit, liefert nur die Hälfte der Ergebnisse mit früheren Methoden und ermöglicht die Steuerung und Einstellung der Stromquelle des Navometers, so dass die Messeinstellung mit nur zwei Knopfen abgeschlossen werden kann. Verbesserte Thermoelektrische Störungen und höhere Lesegeschwindigkeit reduzieren Messgeräusche auf 1n

Abbildung 2: Der Delta-Modus bietet 1000:1 Geräuschdämpfung

Der Delta-Modus ermöglicht die genaue Messung von niedrigen Spannungen und kleinen Widerständen. Nachdem der 622X und der 2182A richtig angeschlossen sind, kann der Benutzer den Test starten, indem er die Delta-Taste an der Stromquelle drückt und dann die Trigger-Taste drückt. Der 622X und der 2182A arbeiten nahtlos zusammen und können über die GPIB-Schnittstelle (GPIB oder Ethernet-Schnittstelle des 6221) gesteuert werden. Der 622X bietet kostenlose Instanzen der Steuerungssoftware, einschließlich Anleitungen, die den Benutzer durch den Prozess der Einrichtung des Delta-Modus "führen".

Impulsprüfung

Selbst kleine Mengen an Wärme, die durch den Messprozess selbst eingeführt werden, erhöhen die Temperatur des DUT, wodurch die Testergebnisse verschoben oder sogar das Gerät beschädigt werden. Durch die hohe Flexibilität bei der Einstellung der optimalen Impulsstrombreite, Impulsintervalle, Impulsbreite und anderer Impulsparameter während der Impulsmessung reduziert die Impulsmessfunktion des 6221 den Stromverbrauch des DUT auf niedrig.

Der 6221 ermöglicht kurze Impulse (wodurch die Wärmeabfuhr verringert wird) mit einer vollständigen Mikrosekunden-Anstiegszeit. Die Kombination 6221/2182A synchronisiert Impulse und Messungen – Messungen können unmittelbar 16 μs nach dem Auftragen des Impulses mit dem 6221 beginnen. Die gesamte Impulsbreite, einschließlich der Spannungsmessung auf Navoltebene, beträgt nur 50 μs. Die Arbeitsfrequenzsynchronisierung zwischen 6221 und 2182A eliminiert den mit der Stromleitung verbundenen Geräusch.

Standard- und beliebige Wellenformgeneratoren

Der 6221 ist ein niedrigstromiger Stromquellengenerator auf dem Markt. Es kann die Grundwellenformen (Sinus-, Quadrat-, Dreieck- und Schrägwellen) erzeugen und mit einem willkürlichen Wellenformgenerator (ARB) geformt werden, der die Definition von Wellenformen nach Punkt unterstützt. Es erzeugt Wellenformen im Frequenzbereich von 1 mHz bis 100 kHz mit einer Ausgangsaktualisierungsrate von 10 Megabyte Abtastungen pro Sekunde.

Bessere Leistung als AC-Widerstandsbrücken und Verriegelungsverstärker

Im Vergleich zu AC-Widerstandsbrücken und Verriegelungsverstärkern bietet die 622X/2182A-Kombination viele Vorteile, darunter geringes Rauschen, geringeren Ausgangsstrom, geringere gemessene Spannung, geringeren Stromverbrauch zum DUT und geringere Kosten. Außerdem ist kein Stromverstärker erforderlich.

Der 6221 erweitert die Funktionalität des Verriegelungsverstärkers auch in Anwendungen, in denen bereits Verriegelungsverstärker eingesetzt werden. Zum Beispiel kann es das Signal reinigen und seine Ausgänge synchronisieren. Das Signal macht es zu einer idealen Ausgangsquelle für Sperranwendungen wie Messgeräte und dritte harmonische Reaktionen.

6220 und 6221 im Vergleich zu hausgemachten Stromquellen

Viele Forscher und Ingenieure, die Stromquellen benötigen, versuchen, eine Spannungsquelle und einen seriellen Widerstand zu verwenden. Dies ist die übliche Methode, wenn Wechselstrom erforderlich ist. Dies liegt daran, dass vor der Einführung des 6220/6221 keine Wechselstromquelle auf dem Markt war. Allerdings haben hausgemachte Stromquellen im Vergleich zu echten Stromquellen viele Nachteile:

• Die hausgemachte Stromquelle hat keine * hohe Spannung. Vielleicht möchten Sie sicherstellen, dass die Spannung an Ihrem hausgemachten "Stromquelle" -Anschluss niemals eine bestimmte Grenze überschreitet (z. B. 1 bis 2 V für viele optische Geräte). Die direkte Möglichkeit, dies zu erreichen, besteht darin, die Spannungsquelle auf diese Spannungsgrenze zu senken. Dies erfordert eine Senkung des Reihenwiderstands, um den gewünschten Strom zu erhalten. Wenn Sie einen anderen Strom einstellen möchten, müssen Sie den Widerstand ändern, während die Spannung unverändert bleibt! Eine andere Möglichkeit besteht darin, dem DUT eine Schutzschaltung parallel anzuschließen. Diese Operationen haben keine Spannungssteuerung und werden immer als Parallelgeräte verwendet, wodurch ein Teil des eingestellten Stroms, der in den DUT fließt, "gestohlen" wird.

• Die Ausgabe der selbstgebauten Stromquelle ist unvorhersehbar. Mit einer selbstgefertigten "Stromquelle" aus Spannungsquellen und seriellen Widerständen bildet die Impedanz des DUT den Spannungsteiler. Wenn der DUT-Widerstand vollständig vorhersehbar ist, ist es möglich, den Strom zu kennen, aber wenn der DUT-Widerstand unbekannt ist oder sich ändert, wie bei den meisten Geräten, ist der Strom nicht mehr einfach eine Funktion der aufgebrachten Spannung. Die beste Möglichkeit, die Stromquelle vorhersehbar zu machen, besteht darin, einen seriellen Widerstand mit sehr hohen Widerstandswerten (und entsprechend eine Hochspannungsquelle) zu verwenden, die genau der gewünschten hohen Spannung widerspricht.
  Obwohl es möglich ist, den tatsächlichen Strom, der von dieser unvorhersehbaren Stromquelle stammt, zu wissen (wenn es nicht kontrolliert werden kann), müssen auch Kosten gezahlt werden. Dies kann die Messung des Stroms ergänzen (z. B. die Messung des Druckabfalls eines seriellen Widerstands mit einem Spannungsmesser). Diese Messung kann als Feedback zur Änderung der Spannungsquelle verwendet werden oder einfach aufgezeichnet werden. Egal welche Methode, es erfordert zusätzliche Geräte, die die Komplexität oder den Fehler weiter erhöhen. Noch schlimmer ist, wenn die hausgemachte Stromquelle einen großen Reihenwiderstand für die allgemeine Vorhersage verwendet, muss diese Rücklese ein Elektrostatikumeter verwenden, um die Genauigkeit zu gewährleisten.

2182A Navoltezähler

Das 2182A erweitert die Funktionalität des ursprünglichen 2182-Navolt-Uhrs in Gizilien. Obwohl 6220 und 6221 mit 2182 kompatibel sind, dauert die Verwendung von 2182 doppelt so viel Zeit für Delta-Modus- und Differenzialleitfähigkeitsmessungen wie mit 2182A. Im Gegensatz zum 2182A unterstützt das 2182 keine Messung im Pulsmodus.

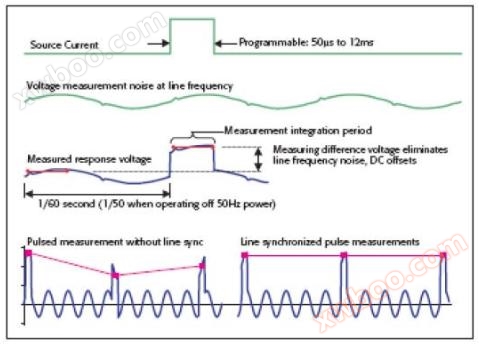

Abbildung 3: Die Messung der Arbeitsfrequenzsynchronisierung reduziert die Störungen von 50Hz/60Hz auf * niedrig.

Bild 4: Mit 6221 und einer kostenlosen Instanz der Startsteuerungssoftware können komplexe Wellenformen einfach erstellt werden, z. B. durch Zufügen, Multiplikieren, Verbinden oder Filtern auf Standardwellenformen.

Anwendungen in der Kombination 622X/2182A

• Die einfache Koordinierung der Instrumente und die intuitiven Softwareinstanzen vereinfachen die Einrichtung und den Betrieb vieler Anwendungen.
• Widerstandsmessbereich von 10nΩ bis 100MΩ. Ein Messsystem kann für eine breite Palette von Geräten verwendet werden.
• Ersetzen Sie die Wechselstromwiderstandsbrücke und die Verriegelungsverstärker für die Messung des Widerstands durch eine geräuscharme Leistung.
• Impulse und Messungen mit einer engen Pulsbreite von 50 μs einstellen (nur 6221).
• Die Messung von Differenzleitungen ist zehnmal schneller und geräuschgeringer als bei früheren Programmen. Differentielle Leitfähigkeit ist ein wichtiger Parameter für die Halbleiterforschung zur Beschreibung der Energiedichte von Unterlagen.
• Der Delta-Modus reduziert den Rauschen bei der Widerstandsmessung um das 1.000-fache.
• Für Hall-Messungen mit niedriger Impedanz verfügt der Delta-Betriebsmodus der Kombination 622X/2182A über Rauschleistung und Kontaktpotential-Unterdrückung. Bei höheren Impedanzhallmessungen (größer als 100MΩ) ersetzt der 4200-SCS Stromquellen, Schalter und eine Vielzahl von hohen Impedanzspannungsmesskanälen. Dies bietet ein komplettes Programm mit vorprogrammierten Testprojekten.
