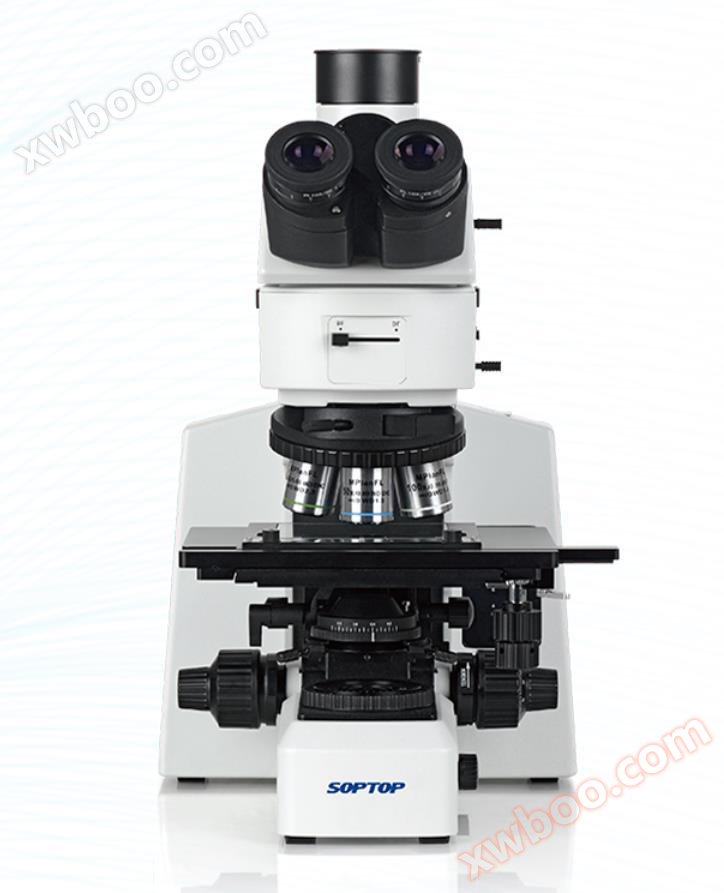

RX50M Goldphasemikroskop

Produktbeschreibung:

Shunyu neue RX50M Forschungsklasse Metallphase-Mikroskop-Set Shunyu ist der erste in einer Reihe, von der Erscheinung bis zur Leistung sind eng mit der internationalen Design-Richtung, die sich verpflichtet, eine neue Landschaft in der Industrie zu erweitern. RX50M setzt sich an die kontinuierliche Erforschung von Markendesign-Konzepten von Shunyu ein, um Kunden eine komplette industrielle Prüflösung zu bieten.
l Breitstrahlbildsystementwicklung
Unterstützt eine ultrabreite Sichtfeldbeobachtung von 25 mm und bietet Ihnen ein ganz neues großes Sichtfelderlebnis.

　　
l Polarisationssystem
Das Polarisationssystem umfasst Polarisationsplatten und Inspektionsplatten, die eine Polarisationsprüfung durchführen können, die in der Halbleiter- und PCB-Inspektion Unreinheit beseitigen und die Details klarer machen können. Der 360°-Rotationsspektor ermöglicht eine bequeme Beobachtung des Zustands der Probe unter verschiedenen Polarisationswinkeln, ohne dass sie sich bewegt.

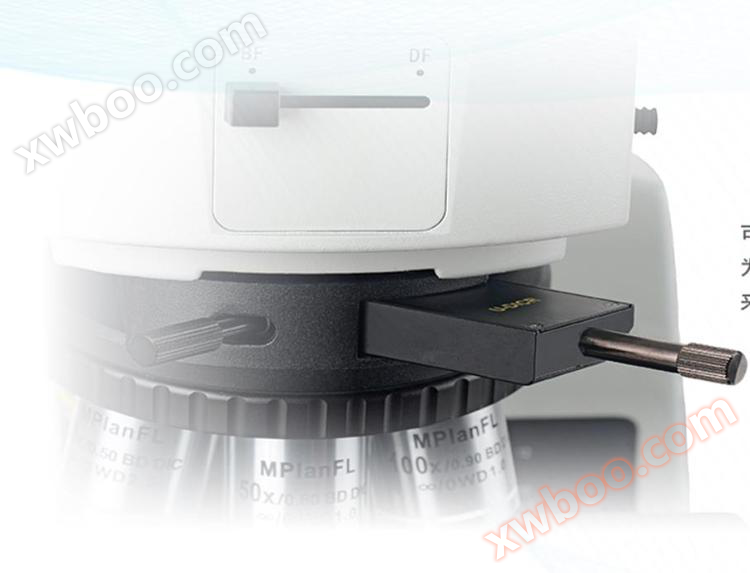

l Differential Interference-Lining-Bildgebungssystem
Feine Höhen und Tiefen-Differenzen, die unter der Beobachtung des Hellfeldes nicht erkennbar sind, können in eine helle und dunkle Differenz mit hohem Kontrast umgewandelt werden und in Form von stereorelevanten Reliefs wie LCD-leitenden Partikeln, Präzisionsscheibenoberflächenratszern usw. dargestellt werden.

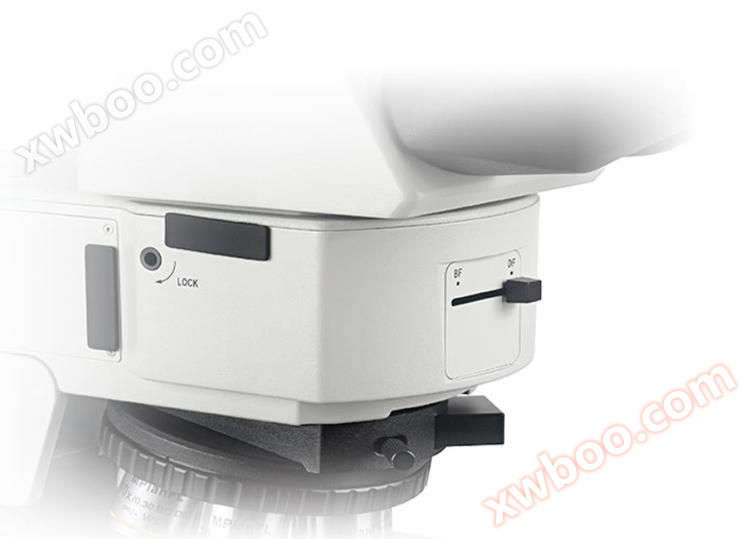

Neutrale Dichte Filter kontinuierliche Licht-Dunkel-Feld-Beobachtung Design
Die Schaltfläche an der Vorderseite der Beleuchtung ermöglicht die Beobachtung von hellen und dunklen Feldern und verfügt über eine neutrale Dichte-Filterverbindung. Wenn der Benutzer von einem dunklen Feld auf ein helles Feld wechselt, können die Augen nicht durch starkes Licht stimuliert werden, um den Komfort der Verwendung zu verbessern.

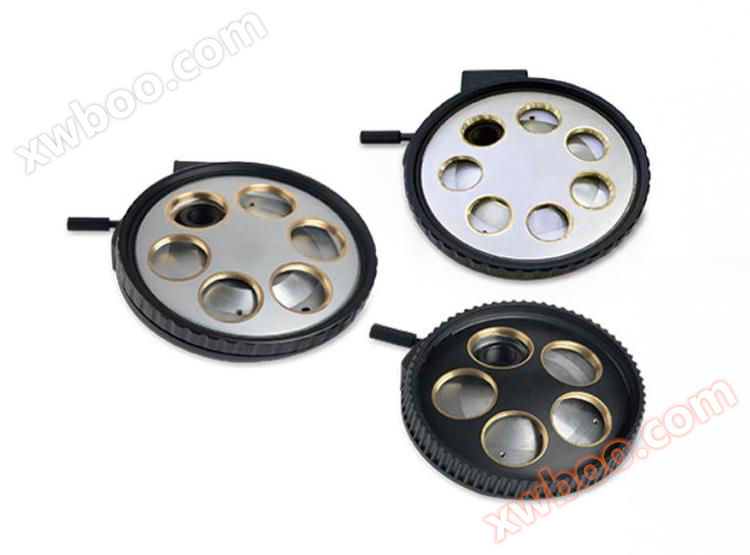

Objektivumsetzer
Der poröse Objektivkonverter ermöglicht eine kontinuierliche, vernünftigere Beobachtung mit niedriger, mittlerer und hoher Vergrößerung des Beobachtungspunkts derselben Probe.

Rechte Plattform mit Verriegelung
4 Zoll große Fahrbahn mechanische Plattform, breite Anwendungsbereich. Mit Y-Achse Bewegungsverriegelungsfunktion, die Bewegung der Y-Achse nach vollständiger Verriegelung begrenzt, kann zur horizontalen Erkennung verwendet werden, um Leckage bei der Erkennung von Arraygeräten zu verhindern.

Transreflektierende Beleuchtung, Lichtquelle kompatibel
12V100W Ultra-Langlebigkeits-Lichtkasten mit PHILIPS 7724 Halogenlampe, um ein ausreichendes und gleichmäßiges Beleuchtungsumfeld für das System zu bieten.

Hohe Augenpunkte Ultrabreite Sichtfeld Flachfeldbrille unbegrenzte lange Arbeitsdistanz halbfarbige Differenz Metallobjekte

Anwendungsbereiche

Es bietet eine Vielzahl von Beobachtungsfunktionen wie reflektiertes Lichtfeld, reflektiertes Dunkelfeld, transmittiertes Lichtfeld, transmittierte Reflexionspolarisierung und reflektierte Differenzierungsinterferenz.



Technische Daten des RX50M:

Optische Systeme	Unbegrenzte Farbdifferenzkorrektionsoptik
Beobachtungskammer	30 ° Neigung, genau wie, unendlich weit Scharnier Drei-Durchgang-Beobachtungsglas, Puppel-Abstand-Einstellung: 50mm ~ 76mm, Zwei-Gang-Spektralverhältnis: Drei Augen = 100: 0 oder 0: 100
	30 ° Neigung, umgekehrt, unendlich weit Scharnier Drei-Durchgang-Beobachtungsglas, Augenaufstand: 50mm ~ 76mm, Drei-Gang-Spektralverhältnis: Drei-Gang = 100: 0 oder 20: 80 oder 0: 100
	5 ° ~ 35 ° einstellbarer Neigungswinkel, umgekehrt, unendlich weit Scharnier dreifache Beobachtungskammer, Augenaufstand einstellbar: 50mm ~ 76mm, dreifaches Spektralverhältnis: Dreifach = 50: 50; 100:0 oder 0:100
Brille	Hohe Augenbrille mit großem Sichtfeld PL10X25mm, verstellbare Sicht
	Flachfeldbrille PL10X25mm mit großem Blickfeld, mit einstellbarer Sichtbarkeit

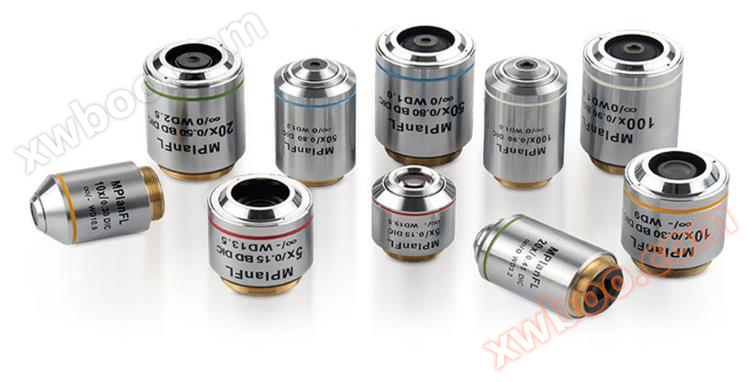

Objektive	Helles und Dunkles-Feld-halbfarbiges Objektiv (5X/10X/20X/50X/100X)
	Halbfarbiges Objektiv (5X/10X/20X/50X/100X)
	Lange Arbeitsdistanz Hell/Dark Field Semi-Multiplex Metallphase Objektiv (20X)
	Unbegrenzte Distanz Halbband Korrektur Ringobjektiv (50X)
Objektivumsetzer (mit DIC-Steckplatz)	Hell and Dark Field 5-Loch-Konverter, Hell and Dark Field 6-Loch-Konverter
	Hellfeld 6-Loch-Wandler, Hellfeld 7-Loch-Wandler
Rack	Reverse-Doppelzweck-Rack, niedrige Hand grobe coaxial Fokusmechanismus. Weite 25mm, Feinabstimmungsgenauigkeit 0,001 mm. Verstellbares Entspannungsgerät mit Ablaufverhinderung und zufälliger Obergrenze. Integriertes Breitspannungssystem von 100-240 V, doppelter Stromausgang, digitale Dimmung, Lichtintensitätseinstellung und -zurücksetzung, Schalter für reflektiertes / durchlässiges Licht, integrierter durchlässiger Lichtfilter (LBD, ND6, ND25)
	Reflexionsgestell mit niedriger Hand, grober koaxialer Fokusmechanismus. Weite 25mm, Feinabstimmungsgenauigkeit 0,001 mm. Verstellbares Entspannungsgerät mit Ablaufverhinderung und zufälliger Obergrenze. Integriertes 100-240V Breitspannungssystem mit digitaler Dimmung mit Lichtintensitätseinstellung und Rückstellung
Laststelle	Rechte 4-Zoll-mechanische Plattform, Reichweite 105 mm * 102 mm, mit Y-Achse-Verriegelungsmechanismus, mit Übertragungssystem-Scheibe, mit Glasträgerplatte
Schwerpunktspiegel	Schüttelbarer Farbdifferenzfokusser (N.A.0.9)
Reflexbeleuchtung	Helle und dunkle Feld reflektierende Beleuchtung, mit variablem Durchmesser hell, Sichtfeld Licht append, Center verstellbar; Schalteinrichtung für Dunkelfeldbeleuchtung; Farbfilter-Steckplatz, Steckplatz für Spiegel-/Inspektionsspiegel
Lichtraum	Halogen-Lampenkammer 12V100W, durchlässig, reflektierend allgemein, zentral vorbestimmt
Weitere Zubehör	Kamera-Zubehör: 0,35/0,5/0,65/1x CTV, Schnittstelle Typ C, fokussierbar
	Polarisierungsspiegel-Steckplatte, feste Polarisierungsspiegel-Steckplatte, 360° drehbare Polarisierungsspiegel-Steckplatte
	DIC Differential Interference Komponenten
	Interferenzfilter für Reflexion: Blau ≤480nm, Grün: 520nm-570nm, Rot: 630nm-750nm, Farbbalance (Weißes Licht)
	Hochpräzises Mikromessgerät mit einem Gitterwert von 0,01 mm
