Hardware-Parameter
|
Produktmodell
|
NS304I |
CPU Plattform
|
32-Bit Arm Cortex-M7-Kern mit bis zu 400 MHz Hauptfrequenz
|
Serienports - Anzahl der Ports
|
4 Wege RS-485/RS-422
|
Serienport - Schnittstellenform
|
RS-232-Schnittstelle: DB9-Pin-Maschenkopf RS-485/RS-422-Schnittstelle: 5-Bit 3,81 mm oder 5,08 mm Abstand Industrieklemmen
|
Serienport - Kommunikationsgeschwindigkeit
|
600 ~ 460800bps
|
Serienport - Datenformat
|
Unterstützung Datenbit: 8 Bit, Stopp-Bit: 1 ~ 2 Bit, Verifikationsbit: Keine Verifikation / ODD-Paritäts-Verifikation / EVEN-Paritäts-Verifikation
|
RJ45 - Anzahl der Ports
|
1 10Base-T/100Base-TX mit Unterstützung für automatische Durchflussregelung, Full-Duplex/Semi-Duplex-Kommunikationsmodus und automatische MDI/MDI-X-Erkennung
|
RJ45 Netzwerkanschluss - Isolationsschutz
|
6 KV Blitzschutz, 1,5 KV Isolationsschutz
|
Stromversorgung
|
Externer Gleichstromversorgung: DC9 ~ 36VDC, die Stromschnittstelle unterstützt BNC-Anschlüsse (φ2,5mm) und 2-Bit-5,08-mm-Abstands-Industrie-Grad-Anschlüsse mit zwei Zugangsmöglichkeiten, unterstützt die Anti-Rückschlagsschutzfunktion
|
Stromverbrauch
|
78mA (@12VDC)
|
ESD-Indikatoren
|
EN61000-4-2 Antistatik (ESD) Stufe 4: ±8kV Kontaktentladung, ±15kV Luftentladung
|
Schutzstufe
|
Spannungsschutz: Stromversorgung: ±4kV/Common Mode, ±4kV/Differential Mode
RS485/422: ±4kV/Common Mode, ±4kV/Differential Mode
Netzwerkanschluss: ±6kV/Common Mode, ±4kV/Differential Mode
EFT-Prüfung: Stromversorgung: ±4kV, Kommunikationsanschlüsse: ±2kV
|
Produktzertifizierung
|
CE, FCC und RoHS
|
Erscheinungsgröße
|
162mmX95mmX29mm
|
Betriebstemperatur
|
-40℃～+85℃
|
Lagertemperatur
|
-40 ℃ ~ + 85 ℃ 5% ~ 95% RH (ohne Kondensation)
|
Parameter der Software
|
Netzwerkprotokolle
|
IPv4, TCP und UDP
|
Konfigurationsmethode
|
Web-Konfiguration
|
Einfache Übertragung
|
TCP-Server/TCP-Client/UDP/Modbus RTU
|

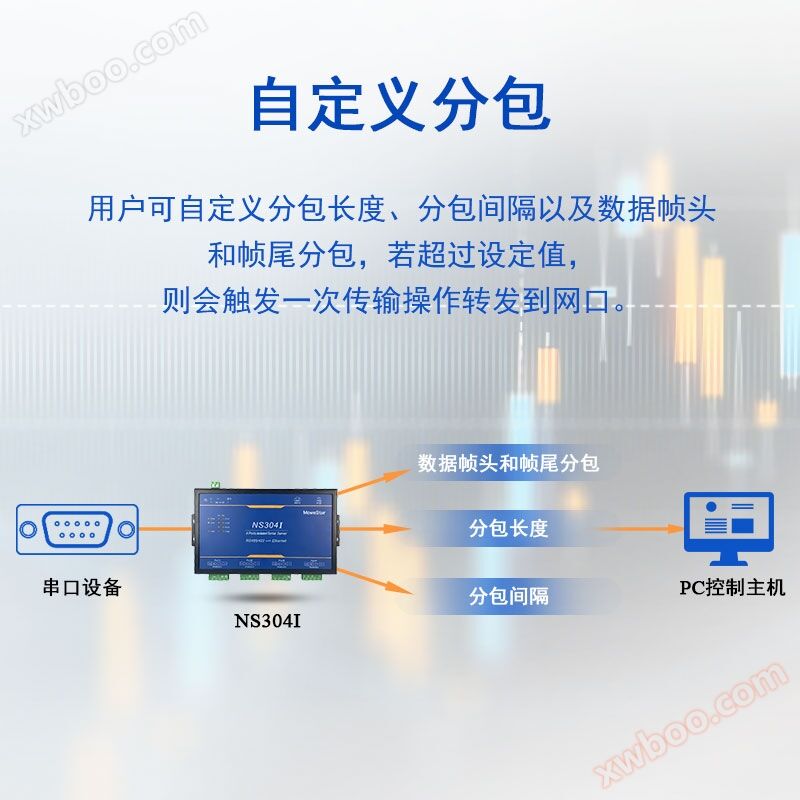

Datenpackmechanismus für serielle Ports
|
Intervall und Länge können eingestellt werden; Der Standardwert ändert sich je nach Bitrate; Maximale Paketlänge 1460bytes
|
Anzahl der Clientverbindungen
|
Unterstützt bis zu acht TCP-Clientverbindungen im TCP-Server-Modus |
Netzwerkcache
|
Senden: 16Kbyte Empfangen: 16Kbyte
|
Serieller Cache
|
Senden: 1.5Kbyte Empfangen: 1.5Kbyte
|
Herzschlag Pack
|
Unterstützung für TCP Keepalive
|
Durchschnittliche Übertragungsverzögerung
|
< 10 ms |
