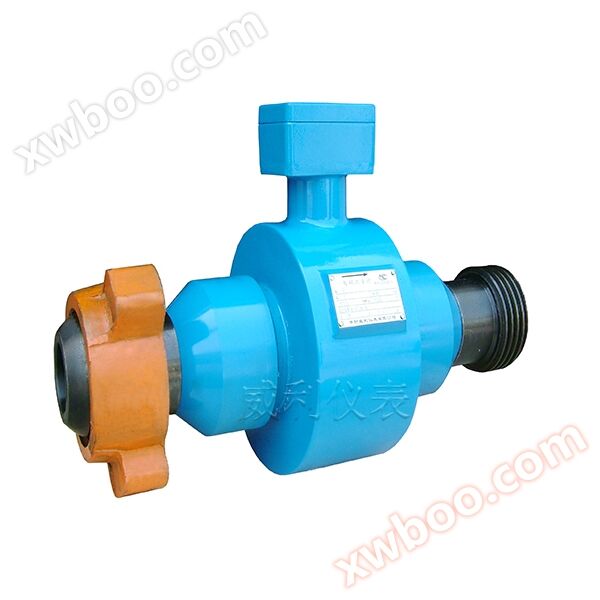

Elektromagnetischer Durchflusssensor MGG

Produktparameter

Struktur:

Die Struktur eines elektromagnetischen Durchflussmessers besteht hauptsächlich aus Teilen wie Magnetkreissystemen, Messleitungen, Elektroden, Gehäusen, Auskleidungen und Wandlern.

Magnetskreissystem: Seine Rolle ist es, ein gleichmäßiges Gleichstrom- oder Wechselstrommagnetfeld zu erzeugen. Der Gleichstrommagnetskreis wird mit einem Permanentmagneten realisiert, dessen Vorteil ist, dass die Struktur relativ einfach ist, die Störungen durch das Wechselstrommagnetfeld geringer sind, aber es ist einfach, die Elektrolytflüssigkeit durch die Messung der Flüssigkeit in der Kathode zu polarisieren, so dass die positive Elektrode von negativen Ionen umgeben ist, die negative Elektrode von positiven Ionen umgeben ist, dh das Phänomen der Polarisierung der Elektrode, und führt zu einer Erhöhung des inneren Widerstands zwischen den beiden Elektroden, was den normalen Betrieb des Instruments ernsthaft beeinflusst. Wenn der Rohrdurchmesser groß ist, ist der Permanentmagnet entsprechend groß, schwer und nicht wirtschaftlich, so dass das elektromagnetische Durchflussmesser in der Regel ein wechselndes Magnetfeld verwendet und durch den 50Hz-Arbeitsfrequenz-Stromstimulus erzeugt wird.

Messkathelen: Ihre Funktion ist es, die gemessene elektrische Leitung durch die Flüssigkeit zu lassen. Um den magnetischen Strom durch die Messleitung abzulenken oder zu kurzschlüsseln, muss die Messleitung aus einem nicht leitenden Magnet, einer niedrigen Leitfähigkeit, einer niedrigen Wärmeleitfähigkeit und einem Material mit einer bestimmten mechanischen Festigkeit hergestellt werden.

Elektrode: Ihre Rolle ist es, ein positiv proportionales Induktionspotentialsignal auszuleiten und zu messen. Die Elektroden sind in der Regel aus nichtmegnetischem Edelstahl gefertigt und müssen mit der Auskleidung gleich sein, damit die Flüssigkeit nicht behindert wird. Seine Montageposition sollte in vertikaler Richtung der Leitung erfolgen, um zu verhindern, dass sich Niederschlag darüber anhäuft und die Messgenauigkeit beeinträchtigt.

Gehäuse: Die Anwendung von ferromagnetischen Materialien ist die äußere Abdeckung der magnetischen Spule des Verteilungssystems und isoliert die Störungen des äußeren Magnetfeldes.

Auskleidung: Auf der Innenseite des Messkathels und auf der Flanschdichtungsfläche befindet sich eine komplette elektrisch isolierte Auskleidung. Es kommt in direkten Kontakt mit der gemessenen Flüssigkeit, und seine Rolle ist es, die Korrosionsbeständigkeit des Messkathels zu erhöhen und den Kurzschluss der Messkathelwand durch das Induktionspotential zu verhindern. Auskleidermaterialien sind in der Regel korrosionsbeständig, hochtemperaturbeständig und verschleißbeständig Polytetrafluorethylen-Kunststoff, Keramik usw.

Umrichter: Das Induktionspotentialsignal, das durch den Flüssigkeitsstrom erzeugt wird, ist sehr schwach und wird von verschiedenen Störfaktoren stark beeinflusst. Die Rolle des Umrichters besteht darin, das Induktionspotentialsignal zu verstärken und in ein einheitliches Standardsignal umzuwandeln und das Hauptstörungssignal zu unterdrücken. Seine Aufgabe besteht darin, das von der Elektrode erkannte Induktionspotentialsignal Ex verstärkt in ein einheitliches Standardgleichstromsignal umzuwandeln.

Eigenschaften

1. Die Messung wird nicht von Änderungen der Flüssigkeitsdichte, Viskosität, Temperatur, Druck und Leitfähigkeit beeinflusst;

2, Messrohr ohne behinderte Strömungsteile, kein Druckverlust, die Anforderungen an den direkten Rohrsegment sind niedriger. eine einzigartige Anpassungsfähigkeit zur Messung von Pulse;

3, vernünftige Auswahl der Sensorauskleidung und des Elektrodenmaterials, d. h. mit guter Korrosionsbeständigkeit und Verschleißbeständigkeit;

4. Der Wandler verwendet eine neue Magnetisierungsmethode mit niedrigem Stromverbrauch, Nullpunktstabilität und hoher Genauigkeit. Durchflussbereich bis zu 150:1;

5, der Wandler kann in einem oder getrennten Typ mit dem Sensor zusammengesetzt werden;

6, der Konverter verwendet einen 16-Bit-Hochleistungsmikroprozessor, 2x16LCD-Anzeige, einfache Parametereinstellung und zuverlässige Programmierung;

7, das Durchflussmesser ist ein bidirektionales Messsystem, das drei Akkumulatoren enthält: positive Gesamtmenge, umgekehrte Gesamtmenge und die Gesamtmenge der Differenzen; Positive und Rückströmungen mit mehreren Ausgängen: Strom, Impuls, digitale Kommunikation, HART；

Umrichter mit Oberflächenmontagetechnologie (SMT) mit Selbstprüfung und Selbstdiagnose;

Die Messgenauigkeit wird nicht von Änderungen der Flüssigkeitsdichte, der Viskosität, der Temperatur, des Drucks und der Leitfähigkeit beeinflusst, und das Spannungssignal des Sensors ist linear mit der mittleren Durchflussgeschwindigkeit verbunden, so dass die Messgenauigkeit hoch ist.

10, keine Widerstandsteile in der Messleitung, daher kein zusätzlicher Druckverlust; Es gibt keine beweglichen Teile in der Messleitung und somit eine extrem lange Lebensdauer des Sensors.

Da das Induktionsspannungssignal in einem gesamten Raum voller Magnetfelder gebildet wird, ist es der Durchschnittswert auf der Rohrleitungsoberfläche, so dass der für den Sensor erforderliche Direktrohrsegment kürzer ist und die Länge des 5-fachen Rohrdurchmessers ist.

12, bidirektionales Messsystem, kann den positiven Durchfluss und den umgekehrten Durchfluss messen. Mit speziellen Produktionsprozessen und hochwertigen Materialien wird sichergestellt, dass die Leistung des Produkts über eine lange Zeit stabil bleibt.

Messparameter:

Futtermaterial:

Korrosionsbeständigkeit des Elektrodenmaterials:

Installationsmethode:

Ein elektromagnetisches Durchflussmesser besteht einfach aus einem Durchflusssensor-Sender. Die Installationsanforderungen des elektromagnetischen Durchflussmessers sind unbedingt am niedrigsten Punkt der Rohrleitung oder im vertikalen Abschnitt der Rohrleitung installiert zu werden, aber muss im Falle voller Rohrleitung die Anforderungen an den geradlinigen Abschnitt vor 5D nach 3D sind, um die Verwendung des elektromagnetischen Durchflussmessers und die Anforderungen an die Genauigkeit zu gewährleisten.

Das Messprinzip des elektromagnetischen Durchflussmessers ist nicht abhängig von den Eigenschaften des Durchflusses und ist von der Messung unabhängig, wenn eine gewisse Turbulenz und ein Wirbel in der Leitung in einem nicht-Messbereich erzeugt werden (z. B. Kurven, Schnittgrenzen oder ein halbgeöffnetes Abschlussventil oben). Wenn ein stabiler Wirbelstrom im Messbereich die Stabilität und die Genauigkeit der Messung beeinflusst, sollten einige Maßnahmen ergriffen werden, um die Durchflussgeschwindigkeitsverteilung zu stabilisieren:

1. Erhöhung der Länge des vorderen und hinteren Straßensegments

2. Verwendung eines Durchflussstabilisators

Reduzieren Sie den Schnitt des Messpunkts.

Anforderungen an das äußere Umfeld

1.1. Durchflussmesser sollten vermieden werden, an Stellen zu installieren, an denen die Temperatur stark variiert oder die Geräte hoher Temperatur ausgestrahlt sind, wenn installiert werden muss, müssen Wärme- und Lüftungsmaßnahmen vorgenommen werden.

1.2. das Durchflussmesser ist am besten drinnen installiert, wenn es draußen installiert werden muss, sollte Regenwasser vermeiden, das Wasser ist überschwemmt und Sonneneinstrahlung erfordert Feuchtigkeit und Sonnenschutzmaßnahmen.

1.3. Durchflussmesser sollten in einer Umgebung mit korrosiven Gasen nicht installiert werden, wenn Lüftungsmaßnahmen erforderlich sind.

Um die Installation, Wartung und Wartung zu erleichtern, ist genügend Platz um das Durchflussmesser herum erforderlich.

1.5. Die Installation des Durchflussmessers sollte ein Magnetfeld und eine starke Schwingungsquelle vermeiden, wie eine große Schwingung der Rohrleitung, auf beiden Seiten des Durchflussmessers sollte eine feste Rohrleitungshalterung vorhanden sein.

1. 2. Elektromagnetisches Durchflussmesser

2.1. Anforderungen an den direkten Absatz

Um die Auswirkungen von Wirbelströmen und Flussfeldverzerrungen zu verbessern, hat das Durchflussmesser eine gewisse Anforderung an die Länge des vorderen und hinteren Direktrohrsegments, sonst beeinflusst es die Messgenauigkeit (auch ein Gleichrichter kann installiert werden, um möglichst zu vermeiden, dass er in der Nähe des Regelventils und des Halbventils installiert wird).

2. Anforderungen an Prozessrohre

Durchflussmesser haben bestimmte Anforderungen an die oben- und nachgelagerten Prozessrohre am Montagepunkt, sonst beeinflussen die Messgenauigkeit.

a. Der Innendurchmesser des oberen und nachfolgenden Prozessrohres ist der gleiche wie der Innendurchmesser des Sensors und sollte erfüllen: 0,98DN≤D≤1,05DN (DN in der Formel: Innendurchmesser des Sensors, D: Innendurchmesser des Prozessrohres)

b. Prozessrohr und Sensor müssen konzentriert sein, die koaxiale Abweichung sollte nicht größer als 0,05 DN sein.

2.3. Anforderungen zur Nebenkontrolle

Um die Reparatur des Durchflussmessers zu erleichtern, ist es am besten, das Durchflussmesser neben der Installation durchzuführen, außerdem müssen schwer verschmutzte Flüssigkeiten und Durchflussmesser gereinigt werden, und die Flüssigkeit kann nicht gestoppt werden, muss neben der Installation durchzuführen werden.

a. Bequeme Reparatur von Durchflussmessern

b) für schwer verschmutzte Flüssigkeiten installiert werden muss

c. Flüssigkeit kann nicht stoppen und das Durchflussmesser muss gereinigt werden

3. Installationsanforderungen für ein einsetzbares elektromagnetisches Durchflussmesser

3.1. Anforderungen an die Direktleitung

Eingang / Ausgang Direktleitungsabschnitt: Eingang sollte ≥ 10 × DN; Ausgang sollte ≥ 5 × DN

3.2. Anforderungen an den Anschlussort

Um die zuverlässige Arbeit des Messgerätes zu ermöglichen und die Messgenauigkeit zu verbessern, sollte der Sensor / Sensor keine Störungen durch das äußere Parasitenpotential haben, und der Erdungswiderstand ist kleiner als 10. (Wenn die Metallleitung gut geerdet ist, ist keine spezielle Erdungseinrichtung erforderlich) 3.3 Die Anforderungen an den Installationsstandort sind wie in der Abbildung gezeigt.

Einfügen elektromagnetisches Durchflussmesser entsprechend der Situation der Rohrleitung auf dem Feld, ohne das Kugelventil zu installieren, sollte das Durchflussmesser auf der Rohrleitung installiert werden (d. h. ohne Druckinstallation kann das Durchflussmesser ausgewählt werden, ohne das Kugelventil zu installieren), der Durchmesser der Öffnung auf der Rohrleitung 50, bereit, das Verbindungsrohr auf der Öffnung der Rohrleitung zu schweißen; Für Gelegenheiten, die einen ständigen Strom erfordern oder das Medium nicht überlaufen lassen, muss ein Kugelventil hinzugefügt werden, d.h. ein einsetzbares elektromagnetisches Durchflussmesser mit Kugelventilstruktur ausgewählt werden; Auf der Öffnung des Rohres mit einem Durchmesser von 50 bereiten Sie die Verbindungsrohre auf der Öffnung des Rohres zu schweißen.

Auswahl des einsetzbaren elektromagnetischen Durchflussmessers

Messbereich: Empfohlener Gebrauchsbereich: 0,5 m / s bis 10 m / s kontinuierlich einstellbar. Maximaler Einsatzbereich: 0,2 m/s bis 15 m/s kontinuierlich einstellbar

Signalausgang: 1, die Schaltmenge kann auf: Impulsausgang (bis zu 1000Hz) eingestellt werden; hoher / niedriger Verkehrsalarm; Luftalarm; Verkehrsrichtung anzeigen;

Fehleralarm; Stromausgang: 4-20mA Ausgang

Konfigurationsmethode: 1, die Feldkonfiguration durch drei manuelle Tasten. 2. Konfiguration vor Ort über die Fernbedienung. 3. Durchführen Sie die Konfiguration vor Ort durch Handgeräte.

Speicher: Der EEPROM verschwindet nicht und braucht keine Batterie.

Beschreibung:

Elektromagnetische Durchflussmesser werden in Abwasser, Fluorchemie, Produktionswasser, Leitungswasserindustrie sowie in der Medizin, Stahl und vielen anderen Bereichen weit verbreitet. Da das Prinzip bestimmt, dass es nur elektrisch leitende Flüssigkeiten messen kann. Obwohl es in Bezug auf Zuverlässigkeit und Stabilität viel besser ist als andere Arten von Durchflussmessern, kann der Kunde im praktischen Gebrauch immer noch einige Probleme auftreten, nachfolgend werde ich das elektromagnetische Durchflussmesser auswählen und installieren:

Einerseits, wie andere Durchflussmesser, obwohl das elektromagnetische Durchflussmesser sein Messbereichsverhältnis von 30: 1 ist, höher als das Wirbelstraße-Durchflussmesser und das Differenzdruck-Durchflussmesser, aber es gibt auch Einschränkungen, viele Kunden messen, wenn sie es oft mit dem Wassermesser vergleichen, denken, dass sie eine sehr niedrige Durchflussgeschwindigkeit messen können, in der Regel kann es nur 0,1 m / s messen. Daher ist es am Anfang der Bestellung wichtig, den Durchflussbereich zu verstehen. Bei der Bestellung können Sie nicht nach dem ursprünglichen Leitungskaliber bestellen, am besten nach Ihrem tatsächlichen Durchfluss, um den Messgerätekaliber festzulegen.

Zweitens, wie andere Durchflussmesser, hat das elektromagnetische Durchflussmesser auch Anforderungen an die Installation vor und nach der direkten Leitung, aber die Anforderungen an andere Durchflussmesser sind niedriger, aber das Wichtigste ist zu erfüllen: Vollrohr, dann Vollrohr. Bei Unzufriedenheiten können Durchflussmessersprünge verursacht werden:

Drittens, wie andere Durchflussmesser, hat das elektromagnetische Durchflussmesser auch eine Schutzklasse, die allgemeine All-in-One-Schutzklasse ist IP65, die Teilung ist IP68 (für den Sensor), wenn der Kunde die Installationsumgebung des Messgerätes anfordert, wird empfohlen, den Installationsort in einem unterirdischen Brunnen oder anderen feuchten Orten zu wählen. Um zu vermeiden, dass eine falsche Auswahl das Gerät beschädigt.

Viertens kann das elektromagnetische Durchflussmesser korrosive Flüssigkeiten messen, aber der erste Kunde muss andere Messmedieneigenschaften korrekt liefern, um Fehler bei der Auswahl der Elektroden zu vermeiden, was zu einem Ablauf des Sensors im späteren Gebrauchsprozess führt, was den Kunden Unannehmlichkeiten und wirtschaftliche Verluste verursacht.

Fünftens, elektromagnetisches Durchflussmesser, obwohl die Zuverlässigkeit ist besser, in der Regel nicht beschädigt, aber aufgrund seines Prinzips entschieden, war die Sensor-Elektrode-Oberfläche und Flüssigkeit Kontakt, lange Zeit, die Elektrode-Oberfläche ist anfälliger für Verschmutzung. Daher wird das elektromagnetische Durchflussmesser im Allgemeinen empfohlen, wenn der Kunde unter Bedingungen demontiert wird, um die Elektrode zwischen einem Jahr und eineinhalb zu reinigen, um die Messgenauigkeit des Durchflussmessers zu gewährleisten. Jedes Instrument muss "gewartet" werden, und das elektromagnetische Durchflussmesser ist keine Ausnahme.

Sechs, wenn die Leitung vertikale Leitung ist, erfordert der Wasserstrom im Allgemeinen von unten nach oben, versuchen Sie nicht von oben nach unten. Letzteres verursacht leicht größere Flussschwankungen. Die Installation ist neben der vollen Rohrleitung auch wichtig, gefolgt von der Entfernung der direkten Rohrleitung vor und hinten.

Wählen Sie einen Ort, der einfach zu reparieren und bequem zu betreiben ist. Durchflussmesser sollten am hinteren Ende der Pumpe installiert werden und dürfen niemals auf der Saugseite installiert werden; Das Ventil sollte stromabwärts installiert werden.
